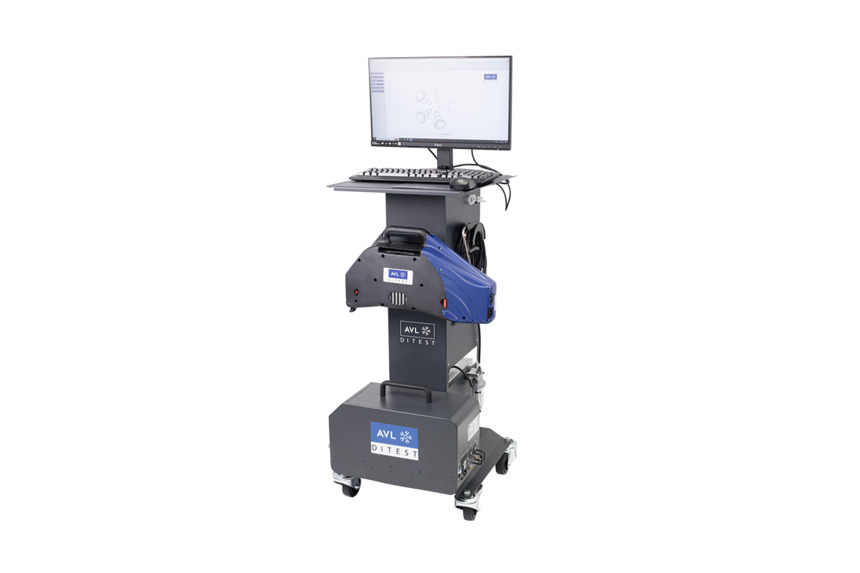

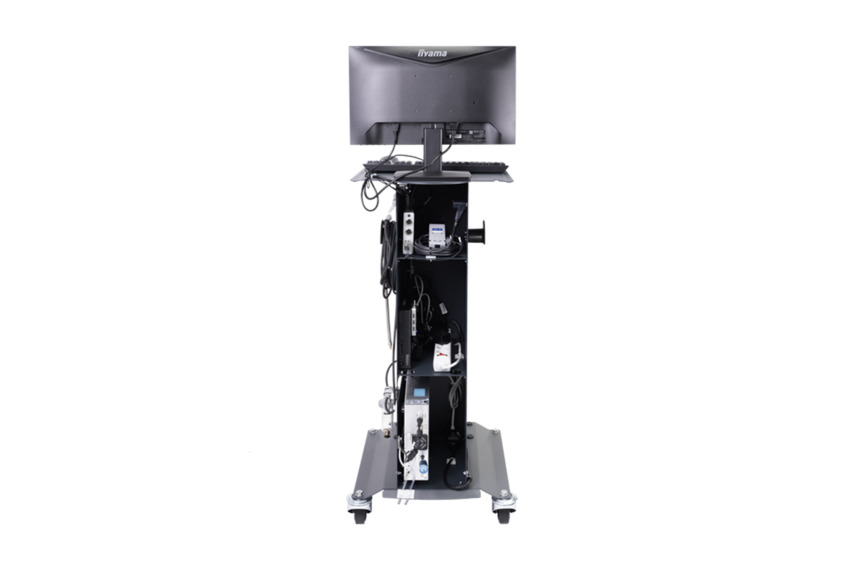

Професионален емисионен тестер за бензин и дизел + оборотомер AVL DiTEST MDS

Когато става въпрос за измерване на отработените газове, ние от AVL DiTEST вярваме, че нашите устройства трябва да облекчат натоварването ви в сервизите и центровете за тестване, да намалят разходите ви и да отговарят на действащите стандарти. Новото поколение станции AVL DiTEST MDS прави точно това и е изключително лесно и интуитивно за използване, когато имате нужда от него. Доказаната модулна концепция означава, че получавате повече от вашето устройство, докато кратките времена на цикъла и прецизните измервания ви помагат да установите печеливши работни процеси. Ние разработваме технология за измерване на емисиите за истински професионалисти и реални предизвикателства.

Комбинираният тестерпредлага надеждно и постоянно измерване на емисии от газове от бензинови и дизелови двигатели, събрани в компактна и защитена кутия. Уникалният промишлен дизайн предлага изключително удобни възможности и опции както за диагностика , така и при измерване на официални тестове. Напълно оборудван  иима функционална възможност за пълно измерване и анализ на HC, CO, CO2, O2, NO, NO2, NOx, димност, коефициент и концентрация на твърди частици в изгорели емисионни газове(опция).



Спесификация:

Емисионен тестер с компактен дизайн и ниско тегло.

Бързо време за загряване и готовност за измерване.

Една изходна сонда за бензин и дизел

Точен анализ на газови компоненти HC, CO, CO2, O2 с калкулирана Lambda стойност.

Точен и бърз тест на непрозрачност/измерване на наситеност на частици, чрез използване на метод на частичен поток при свободно ускорение или при натоварване на двигателя на автомобила.

Бърз тест за емисии.

Интуитивно управление, възможност за тест на до 5 последователни теста.

AVL VCI прави EOBD анализа лесен и бърз.

Иновативна система за отделяне на конденза , чрез активен воден сепаратор.

Лесни за почистване  и обслужване резервоари.

Технология, подготвена за бъдещи изисквания.

Всички измервания за HC, CO, CO2, O2, K-стойност, димност, мениджмънт на частиците, могат да се показват с моментни стойности

Опция:

Възможност за  NOx анализ; (nitrogen monoxide (NO) и nitrogen dioxide (NO2) се измерват отделно

W-LAN интерфейс

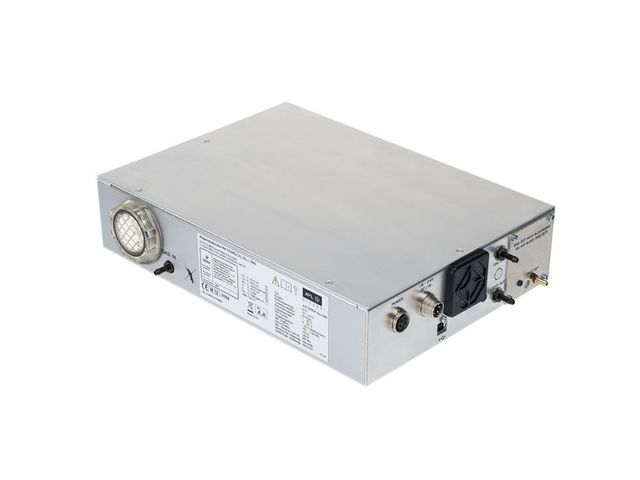

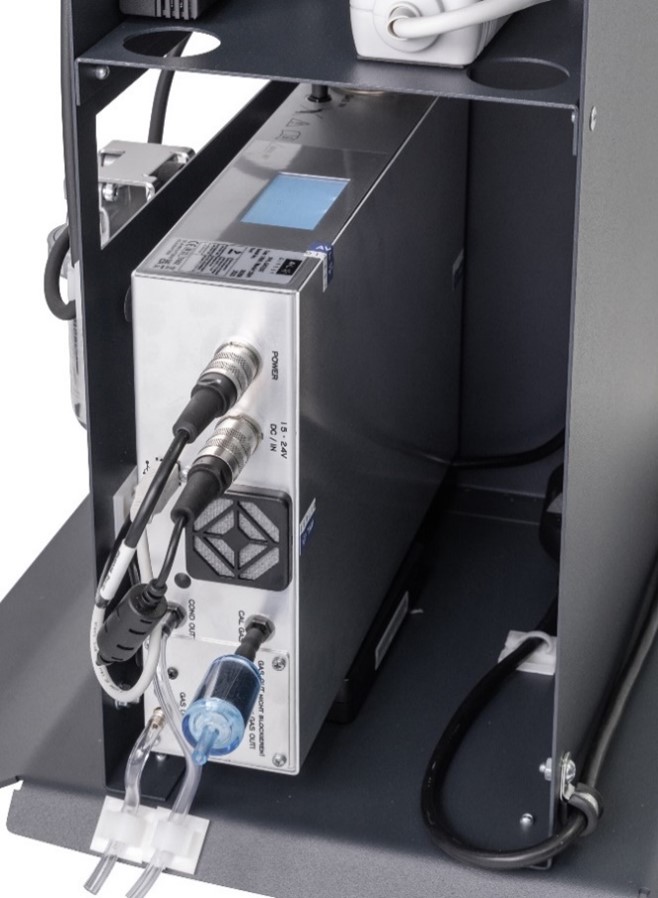

Бензинов газоанализаторAVL DiTEST GAS 2301:

Частичен тестер на поток от емисии с дисплей за анализ на газови компоненти HC, CO, CO2 и O2 с Lambda пресмятане

Възможност за Емисионен тест на  CNG, LPG

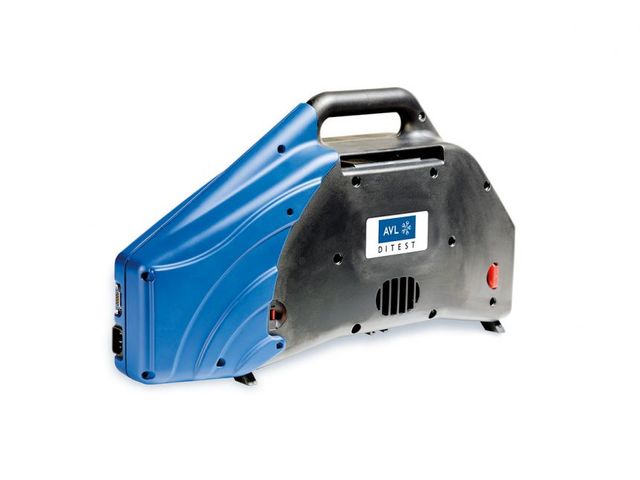

Димомер за дизелови емисииAVL DiTEST DiSMOKE 480:

Одобрено съответствие от БИМ. Official German PTB-approval 18.09

Моментно или последователно измерване.

Стандартна доставка:

Газоанализатор GAS 2301с интегриран дисплей.

Емисионна пробка със стоманен накрайник, 600 mm, 6000 mm

LAN интерфейс с LAN кабел (RJ 45)

Захранване  230V, 50/60Hz

Прозрачен маркуч за дренаж на конденз и резервоар за събиране.

Основен филтър, нулев филтър, филтър за конденз.

Електрохимичен O2 сензор

Димомер DiSmoke 480 с Bluetooth връзка

Емисионна пробка със стоманен накрайник, 600 mm, 2000 mm

USB интерфейс с USB кабел

Температурна сонда за масло - 1000 mm

Контейнер за кондензат 500 ml

2 филтъра за смяна, 2 резервни пломби

Измервателен софтуер, със специфични процедури според различни законодателства.

Препоръчителни аксесоари

 + Ръководство за софтуер

 + Комплект за надграждане за измерване на Nox

 + DiLink 480

Технически данни:

Газоанализатор:

Измервани газове -  HC, CO, CO2, O2,(NOx)

Измервателен принцип – Инфрачервена спектрометрия HC, CO, CO2

Измервателен принцип  - Електрохимично установяване O2

Време за загряване/готовност 60 s

Поток -  3.5 l/min

Работна температура -  5 °C - 40 °C

Температура на съхранение -  0 °C - 50 °C

Оперативна височина  -100 mm - 3000 mm

Точност на измерване -  0 (OIML R99)

Размери (L x W x H)    344 x 252 x 85 mm

Захранване AVL DITEST CDS Basic Unit: 11..25 V DC

Консумация на ел.ток – ок. 20VA

Тегло ок. 2.2 kg

Интерфейси USB, безжична комуникация, RS 232 (AK Протокол)

Сертификация 2004/22/ЕО (MID); OIML R99 Клас 0



CO – Измервателен диапазон   (max.) 0 - 15 % vol. / 0,01%

CO2 -  Измервателен диапазон (max.) 0 - 20 % vol. / 0,01%

HC - Измервателен диапазон    (max.) 0 - 30000 ppm vol / <=2000:1ppm vol

O2 - Измервателен диапазон     (max.) 0 - 25 % vol. / 0,01% vol

NO - Измервателен диапазон    (max.) 0 - 5000 ppm vol. / 1 ppm vol

Lambda (пресметната от CO, CO2, HC, O2  )  - 0 - 9,999 / 0,001



Димомер:

Измервателен принцип -  Измерване на абсорбцията

Работна температура 5°C до 40°C

Температура на съхранение  -20°C до 60°C

Захранване     110-230V 50/60 Hz

Консумация  на ел.ток – ок.78VA (включително подгряване!)

Размери (L x W x H)    395 x 285 x 136 mm

Тегло . ок. 3.5 kg

Максимална температура на изгорелите газове - 200°C

Максимална температура на подгряване на измервателната камера - 100°C

Максимален капацитет, непрозрачност - 99.9%

Резолюция, непрозрачност - 1%

Измервателен диапазон, коефициент на абсорбция - 0-9.99 m-1

Резолюция, коефициент на абсорбция - 0.01 m-1

AVL AUX 2000 - RPM - вибрационен RPM сензор модел

RPM детекция чрез вибрация и звук

Комбиниран сензор и кабел за връзка към AVL емисионен тестер

Температурен сензор за масло с Y-адаптер

Ключови предимства:

Улеснява избора на правилните обороти на двигателя в зависимост дали е бензинов, дизелов, 2-тактов, 4-тактов и каквото и да е от 3 до 12 цилиндъра, без да е необходимо да се правят специфични настройки

Лесен монтаж със сензор с интегриран постоянен магнит

Автоматично повторно самокалибриране и мониторинг

Работи независимо от електрическия сигнал от двигателя

Фиксирани и динамични измервания на оборотите на двигателя

Технически данни:

Захранване 12V DC, 350 mA

Входящ сигнал

AVL DITEST двоен сензор за въздушен и структурен шум (постоянно, аналогово записани и оценени)

Изходящ сигнал

Симулация на сигнал от щипка (1100 pC); Цифрово пулсиране: 5V TTL;

Индуктивно пулсиране: симулация на запалващ сигнал за индуктивни щипки

150mA амплитуда; интерфейс: USB 2.0;

Измервателен диапазон:

Четиритактови бензинови и дизелови двигатели:

Дизелови -  400 ... 6.000 rpm min-1 ± 10 rpm

Бензинови - 400 ... 8.000 rpm min-1 ± 10 rpm

Леки автомобили и камиони:

RPM idle 400 ... 1.200 rpm min-1

RMP high 1.700 ... 6.000 rpm min-1

4 тактови мотоциклети:

RPM idle 600 ... 1.800 rpm min-1

RMP high 2.200 ... 8.000 rpm min-1

2 тактови мотоциклети:

RPM idle 900 ... 2.200 rpm min-1

RMP high 1.800 ... 8.000 rpm min-1

Обикновена точност ≤ 3%

Динамично  RMP high ≤ 10%

Работна температура: +4 ... +40 °C

AUX 2000 двоен сензор: 0…65°C

(магнитна планка: -20..125°C)

Температура на съхранение -20 ...+50 °C

Влажност -  10 ... 90 % без конденз

Клас на защита AUX 2000-  IP31

AUX 2000 двоен сензор: IP54

Интерфейси

AVL DiSPEED 492 конектор - Връзка за външния DISPEED 490/492

AVL Dual сензорен конектор - Връзка за магнитен сензор (Art.Nr. :)

Връзка за сондата за температура на маслото (Art.Nr. :)

USB, безжична комуникация

Размери/Тегло

Размери 235 x 162 x 60 (Ш x В x Д)

Тегло 0,8 кг

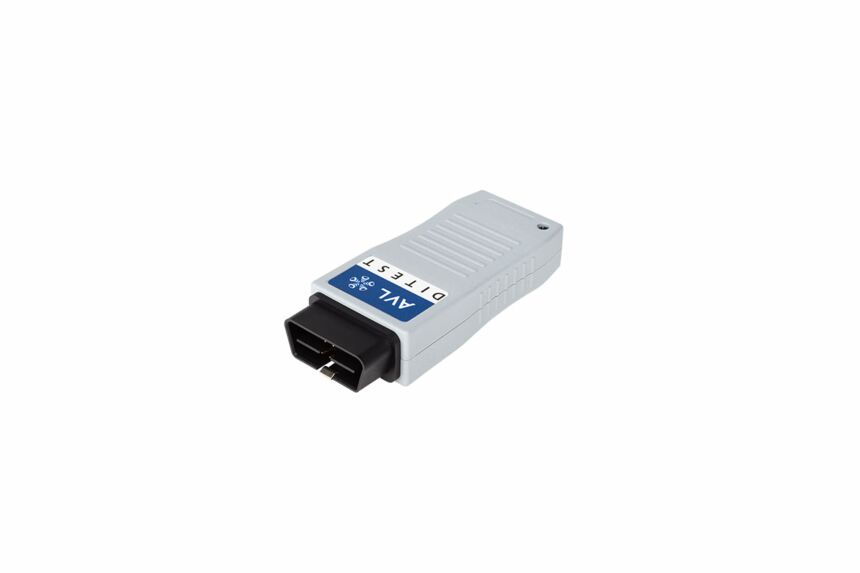

AVL DiTEST OBD 1000  - Професионален OBD диагностичен модул

- за измерване на обороти и температура на маслото през OBD

-за връзка с AVL DiTEST MDS

- Bluetooth осигурена връзка

- Захранване – 12V(DC) – 8…34V(DC) max 3W

- Работна температура – 0…+40°C

- Транспортна температура – -20…+60°C

- Влажност – 10%...90%(без конденз)

- Размери – 118х48х25 мм

- Тегло – 95 гр

- Интерфейси: Mini USB 2.0 Type B-plug (USB1.1), OBD-plug (16-pin), (AU)/(E)OBD/OBDII/ WWH/OBD



Софтуер AVL DITEST DSS
