Електрохидравличен подемник ZS SQUARE II 5.0 P

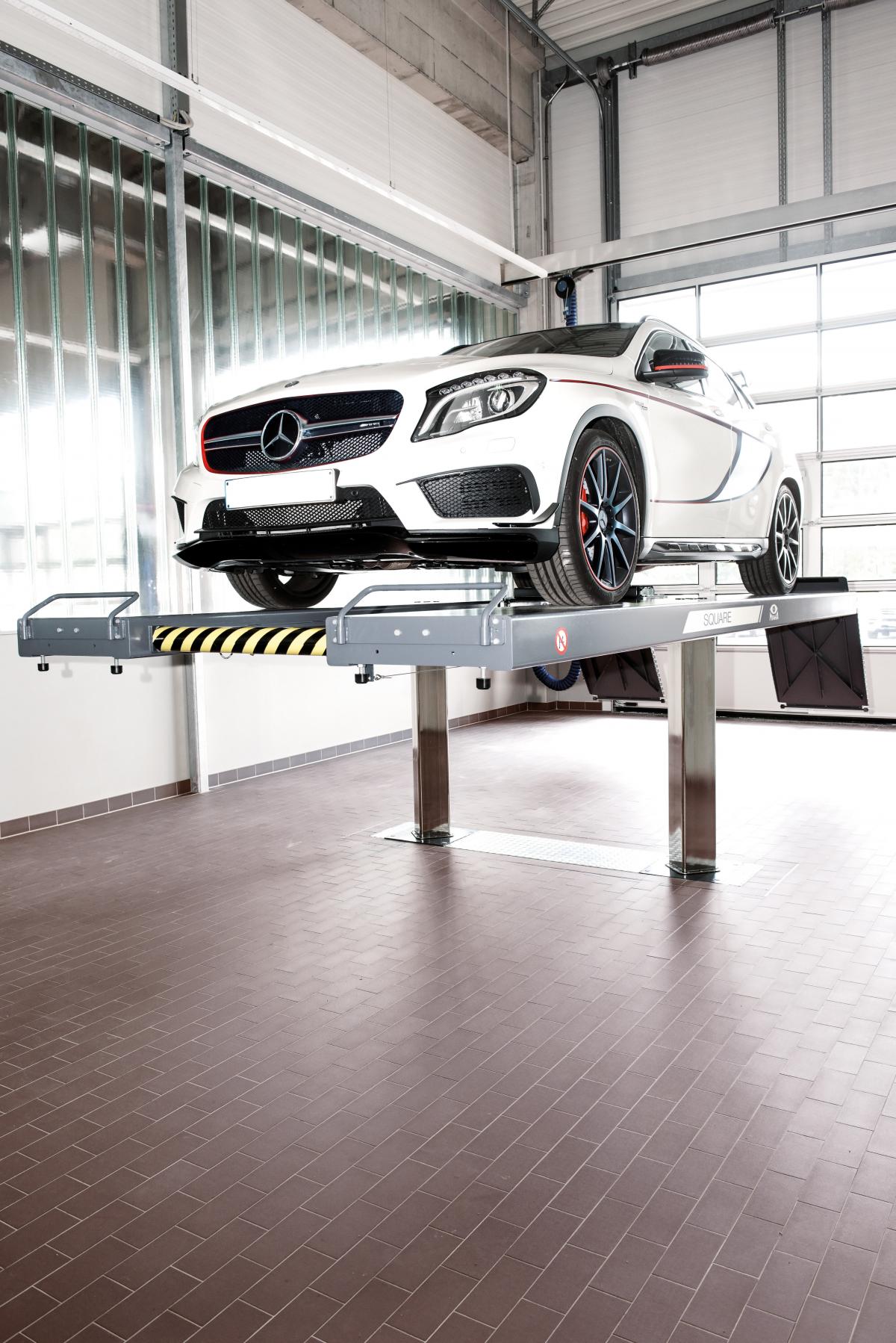

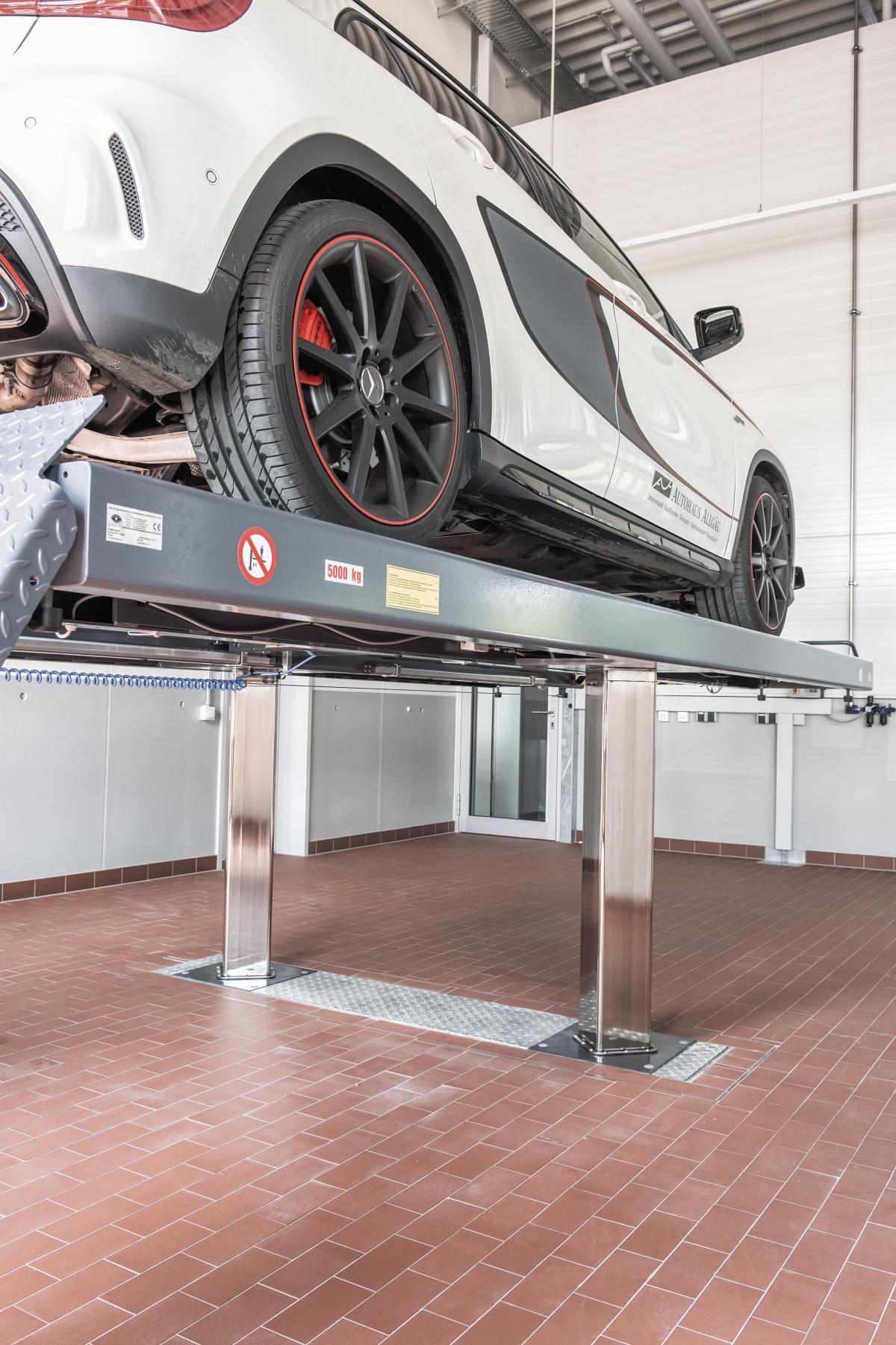

Вграден двубутален платформен подемник MAHA ZS SQUARE II 5.0 P

Премиум платформено решение за тежки SUV, бусове и лекотоварни автомобили (Продуктов № VP 252216)

Премиум двубуталният вграден електрохидравличен подемник MAHA ZS SQUARE II 5.0 P с товароносимост от 5 000 кг е професионално решение, създадено за обслужване на леки автомобили, тежки SUV модели, ванове и микробуси с дълго междуосие (до 4300 мм междуосие). Модификацията P (Runway / Платформи) е класическа платформена система за максимално бързо преминаване, експресен сервиз, реглаж и директна рецепция. Благодарение на патентованата технология с квадратни бутала на MAHA Germany, системата осигурява безкомпромисна стабилност, отлична осветеност под автомобила и абсолютна торзионна якост в тежка сервизна среда.

1. Подробни технически характеристики

Капацитет и работни времена

• Товароносимост (основна платформа): 5 000 кг
• Максимална височина на повдигане: 2 050 мм
• Време за повдигане / спускане: ~ 30 / 20 секунди (в зависимост от товара)

Геометрични размери

• Дължина на платформите за преминаване: 4 800 мм (оптимална за дълги бази)
• Ширина на единична платформа: 617 мм
• Свободно разстояние между двете платформи: 950 мм
• Обща работна ширина на подемника: 2 184 мм
• Минимална конструктивна височина над чист под: 150 мм (при надподов монтаж)

Задвижване, хидравлика и ел. мрежа

• Мощност на електромотора: 3.0 kW
• Захранващо напрежение: 3 x 400 V / N / PE (50 Hz)
• Изискуем предпазител в сервиза: 16 A (инертен, тип C)
• Профил на водещите бутала: Квадрат 180 х 180 мм
• Разстояние между осите на буталата (по-широко за тежки шасита): 1 567 мм
• Работно налягане на хидравликата: 180 bar
• Спецификация / обем на маслото: HLP-D 22 / ~28 литра
• Дълбочина на изкопа за монтажна касета: 2 382 мм

2. Функционално описание на компонентите

Вграден агрегат със SQUARE технология

• Елиминиране на усукването: Патентованите квадратни бутала (180 х 180 мм) разпределят страничните и надлъжните сили на огъване по целия периметър на лагерите. Това гарантира перфектно плавно движение и изцяло предотвратява „заклинване“ при тежък, асиметрично разпределен товар (напр. натоварени сервизни бусове).
• Дълготрайна антикорозионна защита: Буталата преминават през тристепенна обработка (фино шлайфане, никелиране и финално твърдо хромиране), осигурявайки надеждна дългогодишна защита срещу луга, влага и агресивни сервизни химикали.
• Самосмазващи се тефлонови втулки: Водещите втулки от графитен тефлонов композит (PTFE) не изискват активно гресиране, което спира натрупването на лепкав абразивен прах под пода.
• Екологична сигурност: Хидравличните цилиндри са капсуловани херметично в квадратните колони. При евентуален маслен теч флуидът остава изцяло в конструкцията, без риск от замърсяване на почвата.

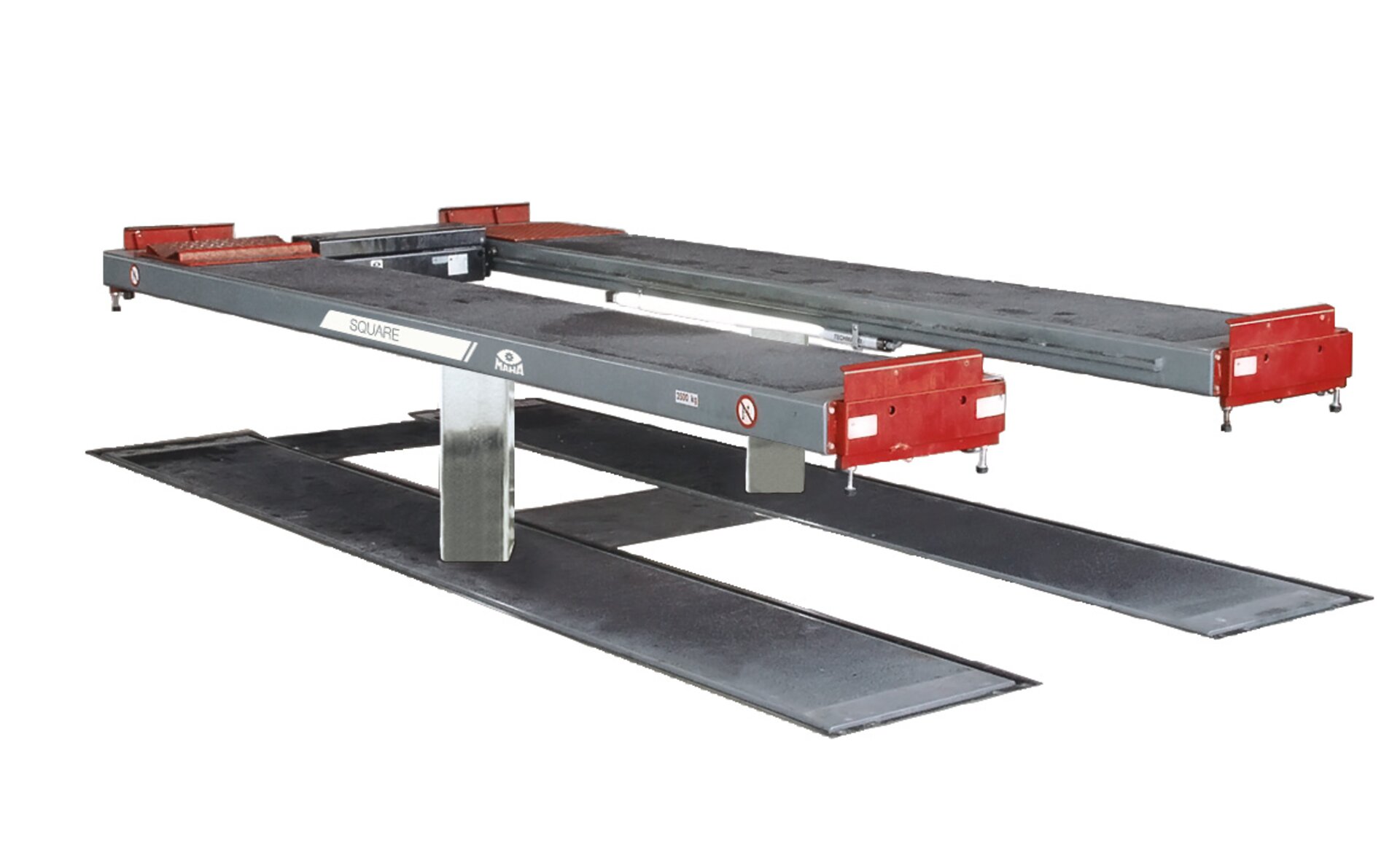

Платформи за преминаване (Runways)

• Подсилена високоякостна стомана: Дизайнът на платформите издържа високи натоварвания на ос без остатъчни деформации. Финалното покритие е прахово боядисано в цвят сив антрацит (RAL 7016) с допълнителна антикорозионна защита в зоните на заваръчните шевове.
• Интегрирани релсови пътища: Вътрешните кантове на платформите са фабрично снабдени с прецизни метални релси за плавно плъзгане на допълнителен подвижен аксиален крик за повдигане на мостове (Axle Jack).

Управление и електрохидравличен блок

• Технология с подводен мотор: Електромоторът и хидравличната помпа са изцяло потопени в масления резервоар на контролното табло. Това осигурява постоянно смазване, естествено охлаждане чрез флуида и изключително ниски нива на работен шум (<65 dB).
• Индуктивна дигитална синхронизация: Безконтактни сензори следят хода на двете бутала в реално време с точност до 0.5 мм. При минимално отклонение в нивата микропроцесорът моментално коригира дебита чрез електромагнитни вентили.
• Ергономично табло за стена: Управляващият блок (клас на защита IP 54) има интуитивни влагозащитени бутони, придружени с LED диагностичен дисплей за извеждане на състояния и кодове за грешки.

3. Интегрирани системи за безопасност

• Хидравлични парашутни клапани: В основата на всеки цилиндър са вградени предпазни клапани. При внезапен спад в налягането (например спукан маркуч) те моментално блокират изтичането на масло и фиксират подемника на място.
• CE-Stop функция срещу премазване: По време на спускане платформите спират автоматично на безопасна височина от 300 мм над пода. За пълно прибиране операторът трябва да натисне бутона повторно, което активира непрекъснат звуков сигнал (акустична защита за ходилата на оператора).
• Автономно аварийно спускане: Контролното табло разполага с вградена независима 12V акумулаторна батерия. При прекъсване на електрозахранването в сервиза превозното средство може да бъде спуснато безопасно до ниво земя чрез ръчно задействане на магнитните клапани.

4. Строителни изисквания за монтаж и фундамент

За осигуряване на дълготрайна стабилност при тежки превозни средства и постигане на напълно равен сервизен под (Flush-mounted изпълнение), строителният проект трябва да отговаря на следните норми:

• Клас на бетона: Минимално предписан клас C20/25 съгласно стандарт DIN EN 206-1. Бетонната плоча изисква технологично време от минимум 28 дни за пълно набиране на якост преди инсталацията на машината.
• Дебелина и армировка на плочата: Подовата настилка около монтажната шахта трябва да бъде с дебелина минимум 200 мм, подсилена с най-малко един слой заварена арматурна мрежа (напр. тип Q188A).
• Подготовка на шахтата: Дъното на изкопа изисква подложен бетон с дебелина минимум 100 мм, прецизно нивелиран хоризонтално. Общата дълбочина на готовата шахта трябва да бъде точно 2 382 мм спрямо нивото на чистия завършен под (включително теракот/епоксидна смола).
• Хидроизолация и отводняване: Шахтата трябва да бъде защитена от подпочвени води. Препоръчва се полагане на хидроизолационен слой от външната страна на монтажната касета и залагане на дренажна точка на дъното за отвеждане на конденза.

5. Дополнилни опции за специализирани постове

Подемникът от серия 5.0 P може да бъде фабрично модифициран за различни нужди на автосервиза:

• Пакет за реглаж на преден/заден мост (Wheel Alignment): Включва фабрично интегрирани предни ниши за въртящи кръгове (със запълващи плочи) и задни приплъзващи плочи (с дължина 1 400 мм – 1 600 мм) за освобождаване на страничното напрежение в гумите.
• Пакет за проверка на ходова част (Inspection lift): Фабрична подготовка на платформите за вграждане на хидравличен детектор за хлабини в окачването (Axle play detector), необходим за бързо откриване на луфтове в шарнири, накрайници и тампони.

6. Оригинални аксесоари и съвместими мостови крикове

Аксиални крикове серия MAHA AL II (За вграждане в релсовия път)

• MAHA AL II 2.6 PH (Арт. номер: VP 985045): Товароносимост 2 600 кг. Хидро-пневматично задвижване чрез педал и разширен диапазон на телескопичните рамена (780–1610 мм) за сигурно повдигане на по-тежки SUV, ванове и електромобили.
• (При нужда от обслужване на максимално натоварени бусове попитайте за усилените серии крикове с капацитет до 4.0 тона).

Допълнително фабрично оборудване

• Интегрирано LED осветление (Арт. номер: VZ 971334): Комплект от мощни LED осветителни тела, монтирани по вътрешния кант на платформите за постоянна осветеност на работното пространство без заслепяване.
• Осигурителни колани (Арт. номер: VZ 971111): Комплект високоякостни колани с тресчотки, сертифицирани по OEM стандарти за укрепване на купето и предотвратяване на преобръщане при демонтаж на тежки компоненти (двигатели, трансмисии или високоволтови батерии).
• Поцинкована инсталационна рамка (Арт. номер: VZ 972419): Специален нивелиращ профил за залагане по периметъра на бетона за равен под без ръбове и прагове.
• Наездни рампи (Арт. номер: VZ 972424): Комплект стоманени рампи за случаите на надподов монтаж върху готов под.

7. Окомплектовка на стандартната доставка

При поръчка на базова система, комплектът включва:

1. Подемен блок: Квадратни колони SQUARE II в транспортна стоманена рамка с разстояние 1 567 мм.
2. Платформен модул P: Лява и дясна дълги подсилени платформи (4.80 м) с фабрично вградени релсови пътища и бърза връзка за сгъстен въздух.
3. Хидравлична централа: Стенно управляващо табло с хидравличен мотор в маслена баня и микропроцесорна платка.
4. Свързващ пакет: 11 метра маркучи с двойна стоманена оплетка (2SN) и кабели за управление в защитен гофриран шлаух.

Забележка: Оригиналната монтажна касета (Installation Box) за вграждане в пода се заявява като отделен артикул спрямо спецификацията на строителния изкоп.

Официален дистрибутор и сервизен партньор на MAHA Germany за България: Аутотех Груп ООД.

5. Допълнителни опции за специализирани постове

Подемникът от серия 5.0 P може да бъде фабрично модифициран за различни нужди на автосервиза:

• Пакет за реглаж на преден/заден мост (Wheel Alignment): Включва фабрично интегрирани предни ниши за въртящи кръгове (със запълващи плочи) и задни приплъзващи плочи (с дължина 1 400 мм – 1 600 мм) за освобождаване на страничното напрежение в гумите.
• Пакет „Инспекция и ГТП“ (Inspection lift): Фабрична подготовка на платформите и вграждане на хидравличен детектор за хлабини в окачването (Axle play detector), необходим за бързо откриване на износване в шарнири, накрайници, лагери и тампони под товар.

6. Оригинални аксесоари и съвместими мостови крикове

Аксиални крикове серия MAHA AL II (За вграждане в релсовия път)

Криковете от тази серия са проектирани специално за профила на платформите на MAHA. Доставят се с прахово покритие в цвят RAL 7016, комплект надстройки (удължители), 2 бр. гумени пети и защитна плъзгаща се количка (Carriage).

• MAHA AL II 2.6 PH (Арт. номер: VP 985045): Товароносимост 2 600 кг. Хидро-пневматично задвижване чрез педал и разширен диапазон на телескопичните рамена (780–1610 мм) за тежки SUV и електромобили.
• MAHA AL II 4.0 PH W (Арт. номер: VP 985065): Усилен модел с товароносимост 4 000 кг (4.0 тона). Изключително здрав хидро-пневматичен ножичен крик, предназначен за максимално натоварени търговски превозни средства, бронирани автомобили и дълги микробуси (напр. VW Crafter, Mercedes Sprinter).

Хидравличен детектор за хлабини в окачването (Плейдетектор)

• MAHA PMS 3.5 (Интегриран в платформите):
  • o Функция: Професионално тестово устройство за откриване на дефекти и луфтове по ходовата част без повдигане на превозното средство. Двете тестови плочи се монтират на нивото на платформите и извършват мощни, дефинирани надлъжни и напречни движения в противоположни посоки чрез самостоятелен хидравличен агрегат.
  • o Управление: Изключително лесна работа от един оператор посредством кабелна или безжична LED инспекционна лампа, в която са интегрирани бутоните за управление на плочите. Включва и автоматичен режим на раздвижване.

Допълнително фабрично оборудване

• Интегрирано LED осветление (Арт. номер: VZ 971334): Комплект от мощни LED осветителни тела, монтирани по вътрешния кант на платформите за постоянна осветеност на работното пространство без заслепяване.
• Осигурителни колани (Арт. номер: VZ 971111): Комплект високоякостни колани с тресчотки, сертифицирани по OEM стандарти за укрепване на купето и предотвратяване на преобръщане при демонтаж на тежки компоненти (двигатели, трансмисии или високоволтови батерии).
• Поцинкована инсталационна рамка (Арт. номер: VZ 972419): Специален нивелиращ профил за залагане по периметъра на бетона за равен под без ръбове и прагове.
• Наездни рампи (Арт. номер: VZ 972424): Комплект стоманени рампи за случаите на надподов монтаж върху готов под.

7. Окомплектовка на стандартната доставка

При поръчка на базова система, комплектът включва:

1. Подемен блок: Квадратни колони SQUARE II в транспортна стоманена рамка с разстояние 1 567 мм.
2. Платформен модул P: Лява и дясна дълги подсилени платформи (4.80 м) с фабрично вградени релсови пътища и бърза връзка за сгъстен въздух.
3. Хидравлична централа: Стенно управляващо табло с хидравличен мотор в маслена баня и микропроцесорна платка.
4. Свързващ пакет: 11 метра маркучи с двойна стоманена оплетка (2SN) и кабели за управление в защитен гофриран шлаух.

Забележка: Плейдетекторът (PMS 3.5), аксиалните крикове (AL II) и оригиналната монтажна касета (Installation Box) за изкопа се заявяват като отделни позиции съгласно индивидуалния проект на сервиза.

Официален дистрибутор и сервизен партньор на MAHA Germany за България: Аутотех Груп ООД.
