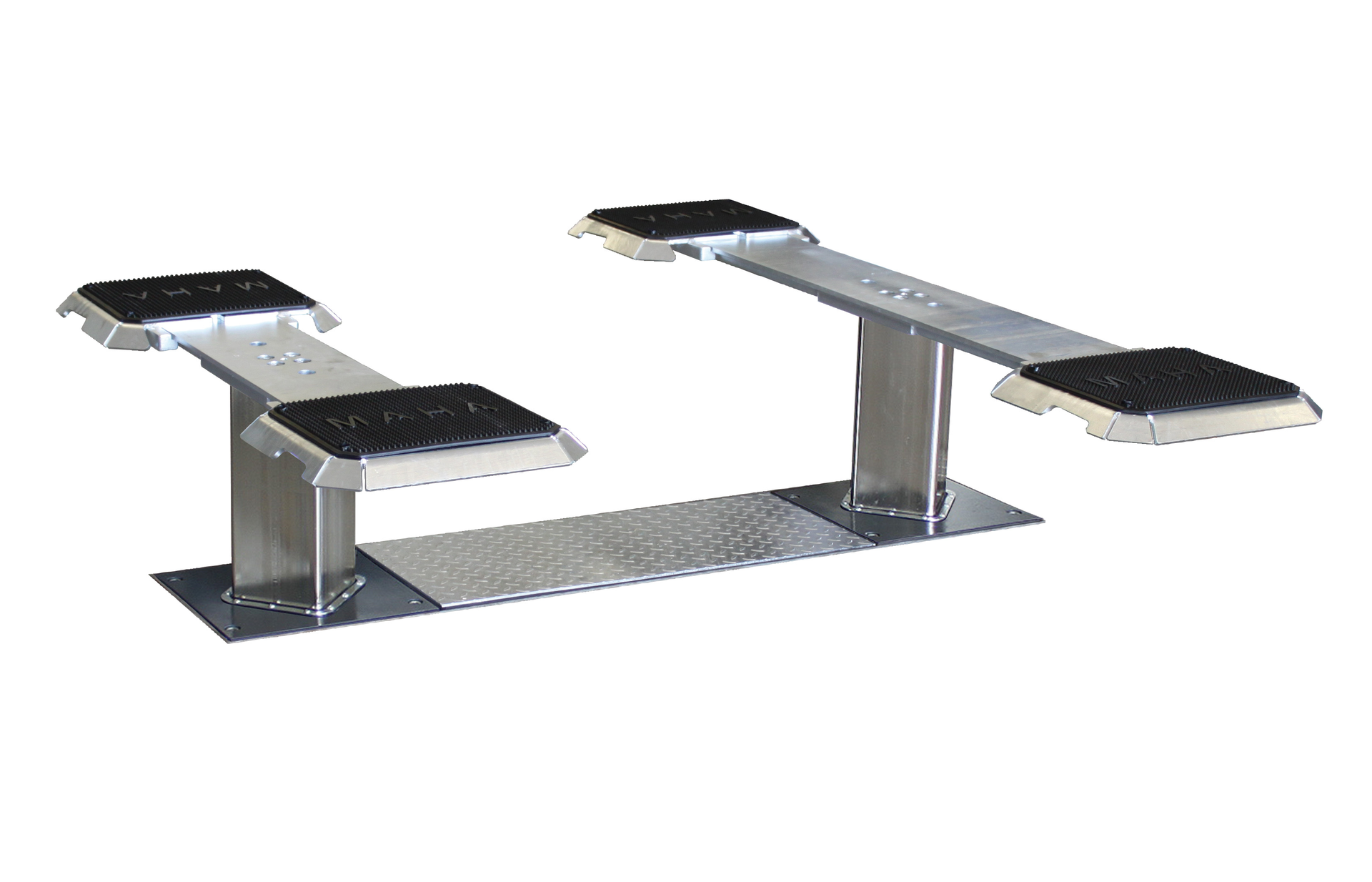

Електрохидравличен подемник ZS SQUARE II 3.5 FT

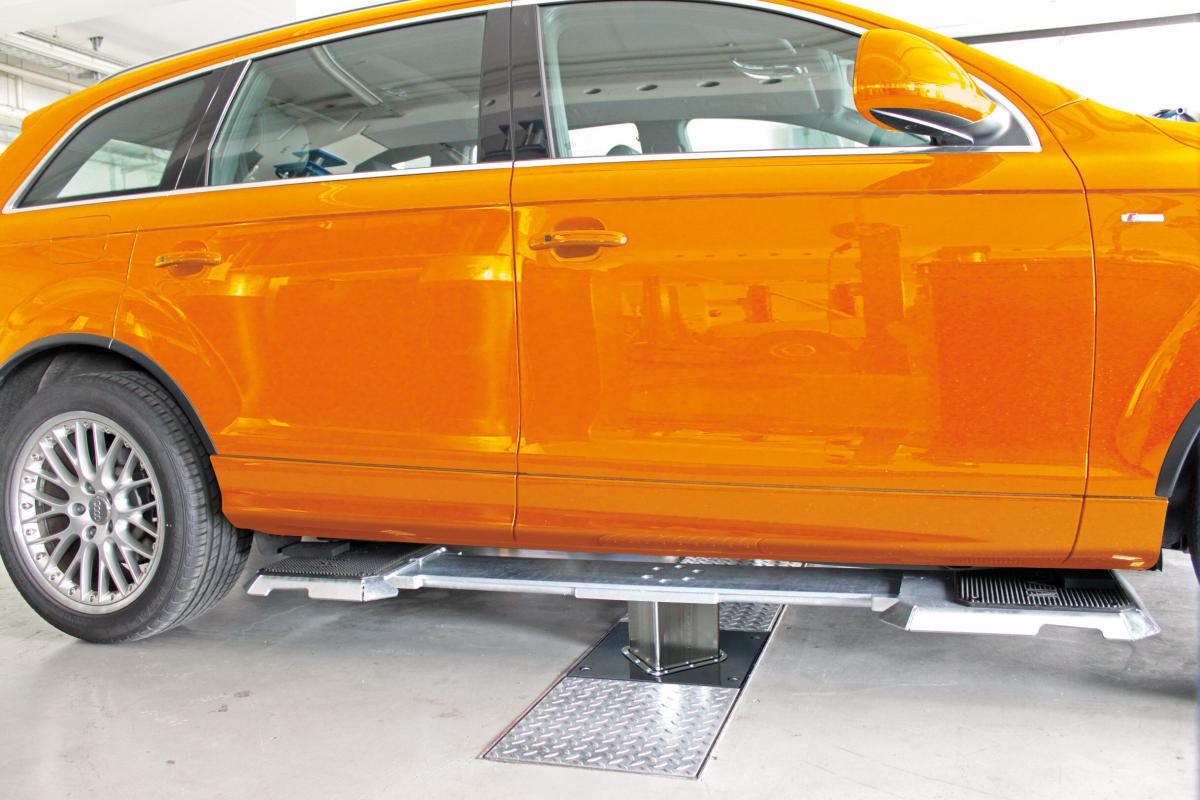

MAHA ZS SQUARE II 3.5 FT е високотехнологичен, премиум двубутален подподов електрохидравличен подемник с ултра ниски плоски платформи (Flat Top) и товароносимост от 3 500 кг. Дизайнът с плоски платформи го прави перфектен избор за бързо позициониране на автомобила, дейности по ходовата част, гуми, прагове, както и за интегриране в приемни зони (диагностични линии).

Подемникът се отличава с патентованите квадратни бутала на MAHA, които гарантират максимална стабилност срещу усукване.

Подробни технически характеристики

Изпълнение и капацитет

Товароносимост: 3 500 кг
Максимална височина на повдигане: 1 948 мм (ход на цилиндъра: 1 948 мм)
Време за пълно повдигане: ~ 30 секунди (в зависимост от товара)
Време за пълно спускане: ~ 20 секунди (в зависимост от товара)

Размери на подемния елемент (Flat Top)

Общ диапазон на надлъжно регулиране: 1 400 мм – 2 000 мм (чрез изтеглящи се удължения на платформите)
Диапазон на напречно регулиране:При разстояние между буталата 1350 мм: 880 мм – 1 820 мм
При разстояние между буталата 1580 мм: 1 110 мм – 2 050 мм

Размери на опорната плоча (Д х Ш): 1 400 мм х 360 мм
Дебелина на подемната платформа: Изключително тънка, само ~ 60 мм (височина на преминаване)

Хидравлични и механични параметри

Диаметър на хидравличните бутала: 2 х 140 мм
Разстояние между осите на буталата (варианти): 1 350 мм или 1 580 мм
Дълбочина на монтажния отвор: 2 382 мм
Работно налягане на хидравликата: 110 bar
Обем на хидравличното масло: Около 42 литра (вискозитет HLP-D 22)

Електрическо захранване и управление

Мощност на електромотора: 3.0 kW
Захранващо напрежение: 3 x 400 V / N / PE (50 Hz)
Защита на предпазителите: 16 A (инертни)
Размери на контролното табло (В х Ш х Д): 400 мм х 280 мм х 120 мм

Пълно функционално описание

1. Конструкция на подемния агрегат (SQUARE технология)

Устойчивост на усукване: За разлика от масовите кръгли бутала, квадратният профил на буталата (180 х 180 мм) осигурява много по-голяма устойчивост на огъване и усукване под асиметричен товар.
Дълготрайна защита: Буталата са обработени с твърдо хромово или никелово покритие. Това елиминира риска от корозия, намалява триенето и гарантира десетилетия безпроблемна работа на уплътненията.
Вътрешна хидравлика: Водещите цилиндри и хидравличните тръбопроводи са разположени изцяло защитени вътре в конструкцията. Масленият резервоар и моторът са затворени и изолирани, което предпазва от външни замърсявания.

2. Платформи тип "Flat Top" (FT)

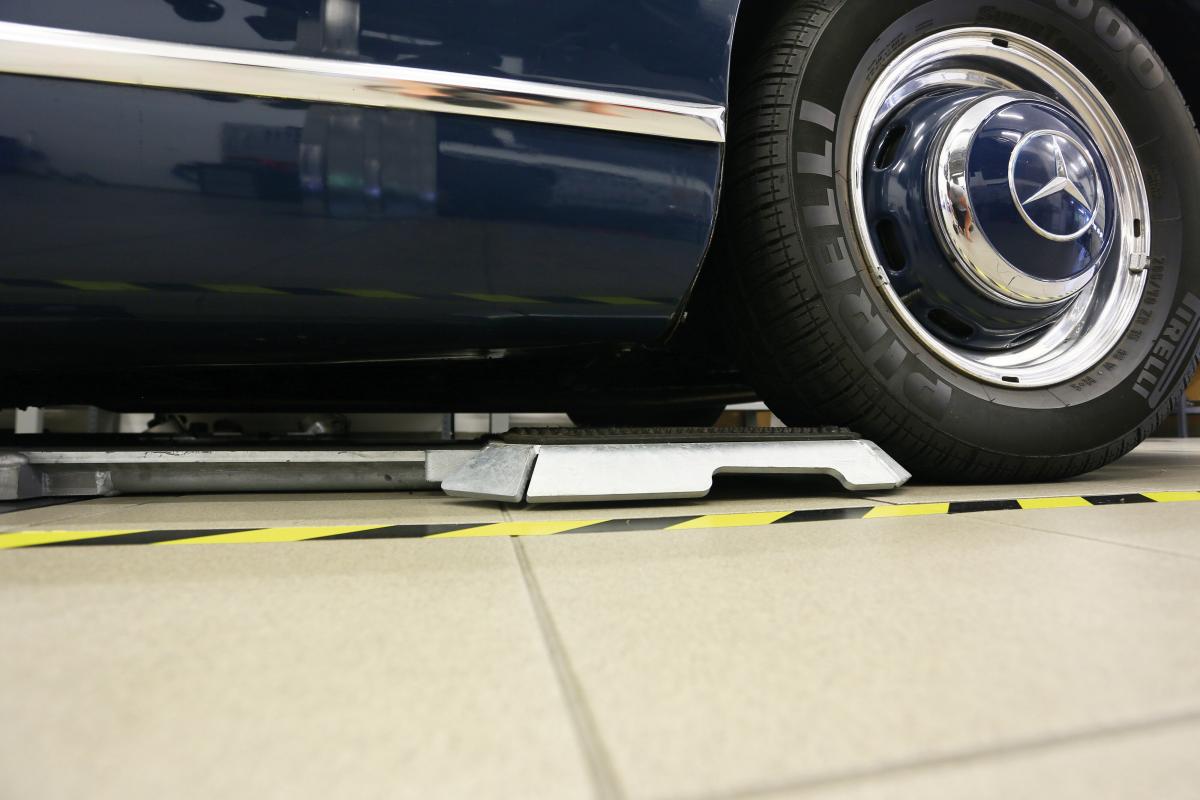

Минимална височина на качване: Със своите ~60 мм дебелина на платформите, подемникът позволява безпрепятствено преминаване дори на ниско спортни и тунинговани автомобили, без риск от увреждане на брони или прагове.

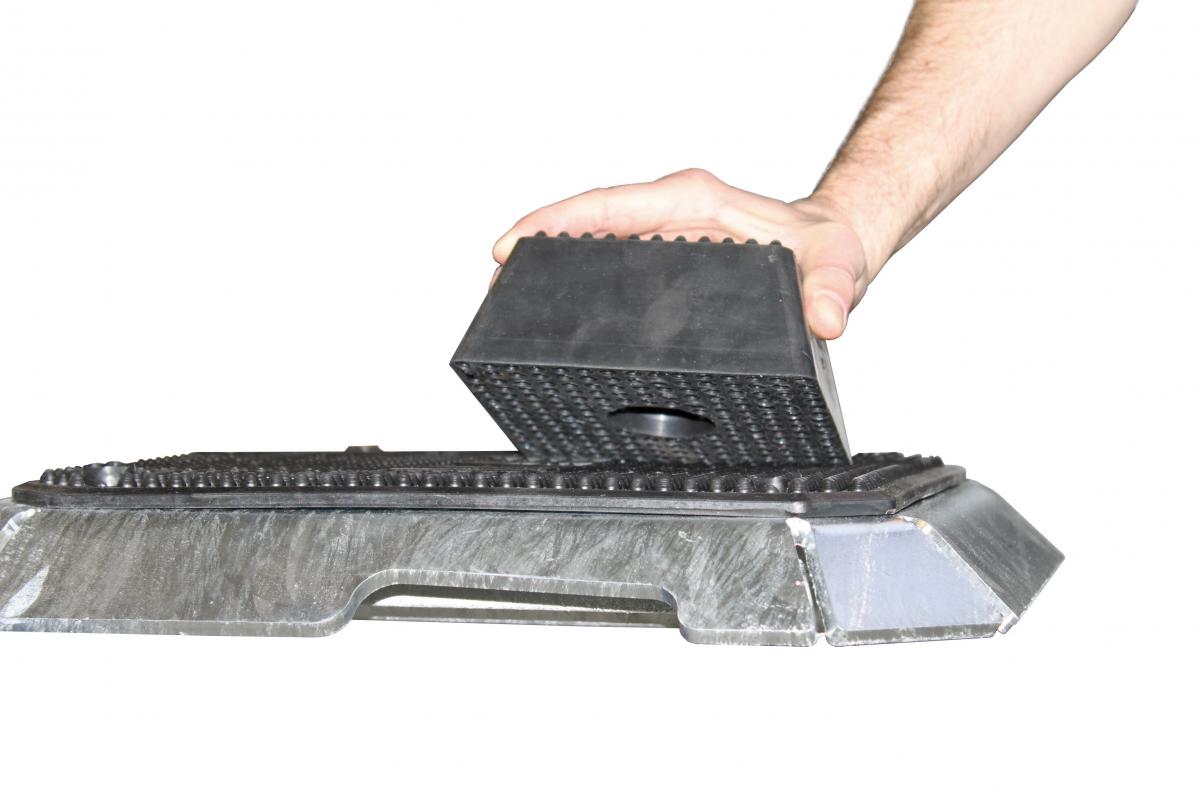

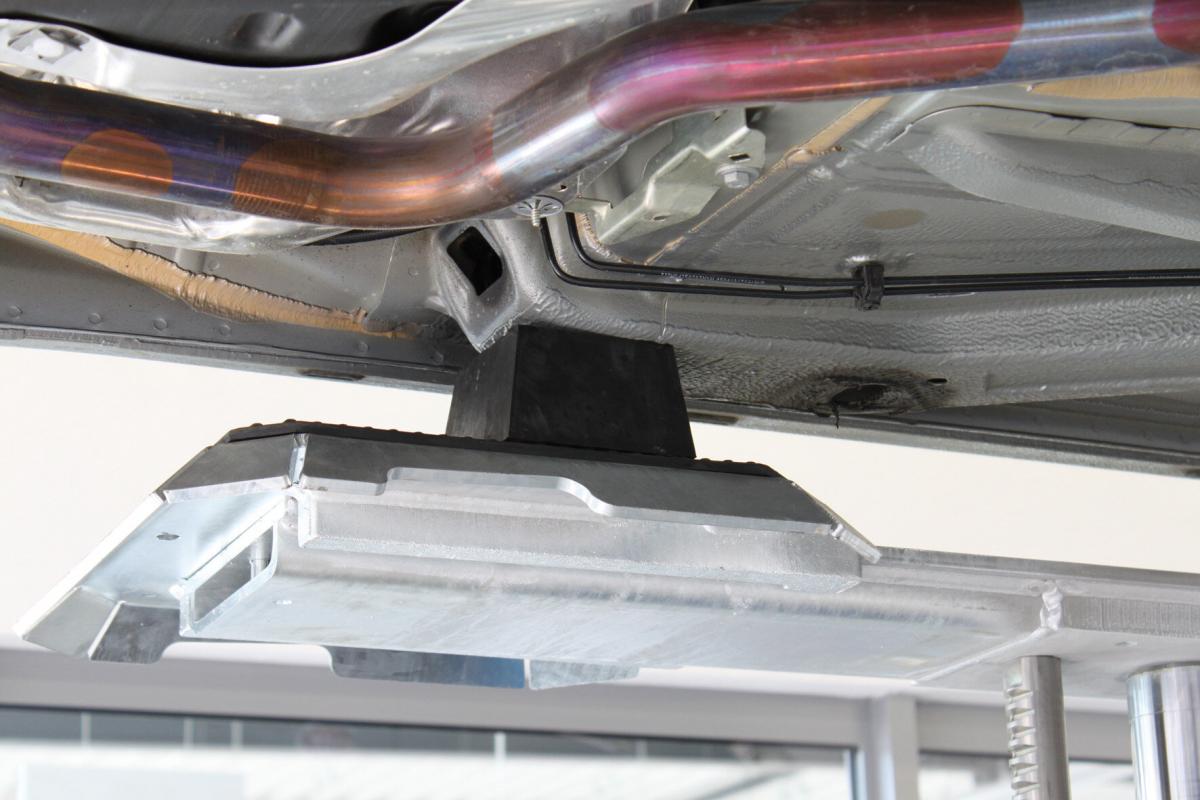

Гъвкава система от подложки: Върху платформите се поставят преместваеми гумени кубчета/опори. Това позволява мигновено напасване спрямо точките за повдигане на всякакви леки коли без усукване на рамена.

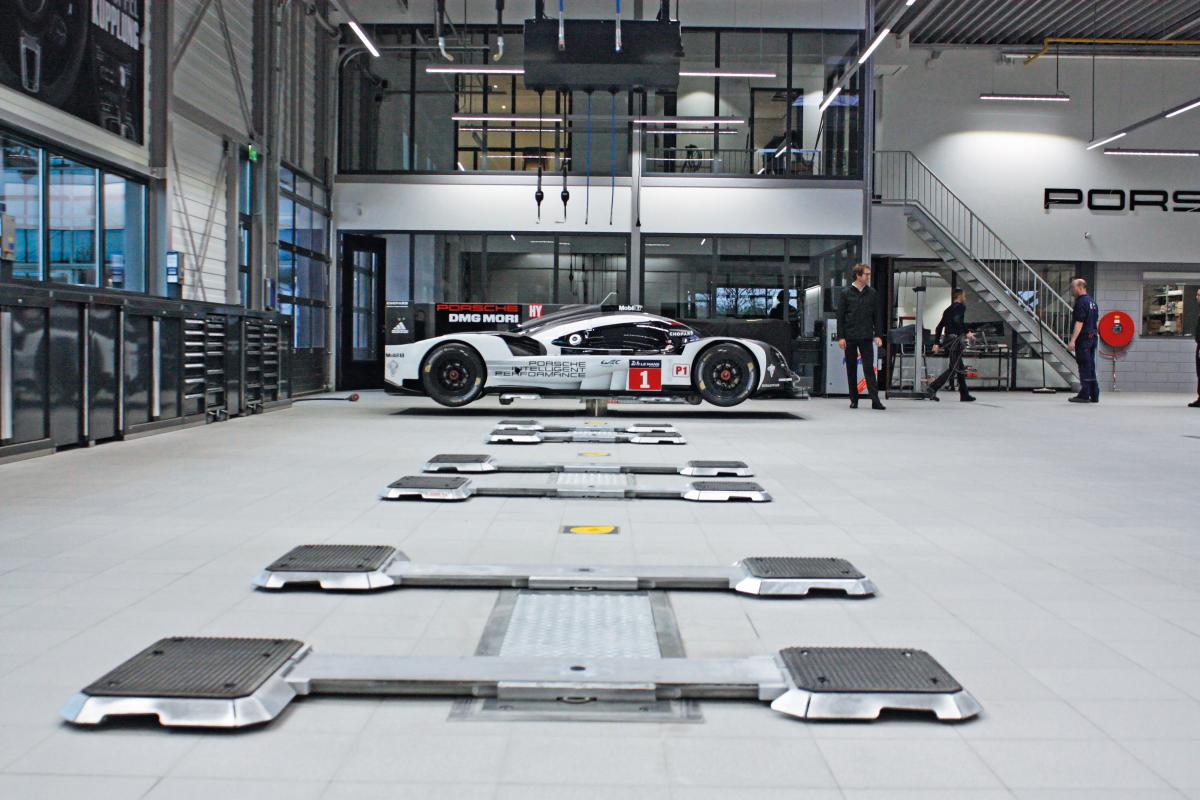

Опция за равен под (Flush-Mounting): При монтаж в специална касета, платформите в спуснато състояние се изравняват перфектно с нивата на сервизния под, оставяйки помещението 100% свободно за преминаване на друга техника.

3. Електронно управление и безопасност

Синхронизация с микропроцесор: Движението на двете бутала се следи дигитално в реално време чрез безконтактни сензори. При минимално отклонение в нивата на двете платформи системата автоматично коригира баланса.
Звукова сигнализация (CE-Stop): При спускане на подемника, на разстояние от земята, движението спира автоматично и издава акустичен сигнал (защита против притискане на ходилата на оператора).
Аварийни функции: Контролното табло е оборудвано с батерия (12V) за аварийно спускане при внезапно прекъсване на електричеството в обекта.

Стандартен обхват на доставката

Подемен елемент: Две квадратни бутала с Flat Top платформи (горещо поцинковани).
Управляващ блок: Табло за стена с интегриран хидравличен агрегат в маслена баня.
Кабели и хидравлични връзки: Пълен сет за свързване към монтажната касета (дължина до 11 метра).
Комплект гумени подложки: 4 броя пирамидални гумени тампони (120 x 120 x 40 мм).

Забележка: Монтажната касета (Installation Box) за вграждане в пода се поръчва отделно според нуждите на фундамента.
