Електрохидравличен подемник MAHA M35-44MF

Електрохидравличен двубутален подемник за вграждане  MAHA M35-44MF

Премиум платформено решение с модулни платформи и вградена втора степен на повдигане (Продуктов № VP 252185)

MAHA M35-44MF е висок клас двубутален подподов електрохидравличен подемник с товароносимост от 3 500 кг. Моделът е оборудван с патентования електрохидравличен подемен модул MAESTRO с иновативна конструкция „бутало в бутало“ (post-in-post), което гарантира максимална стабилност и изключително тиха работа.

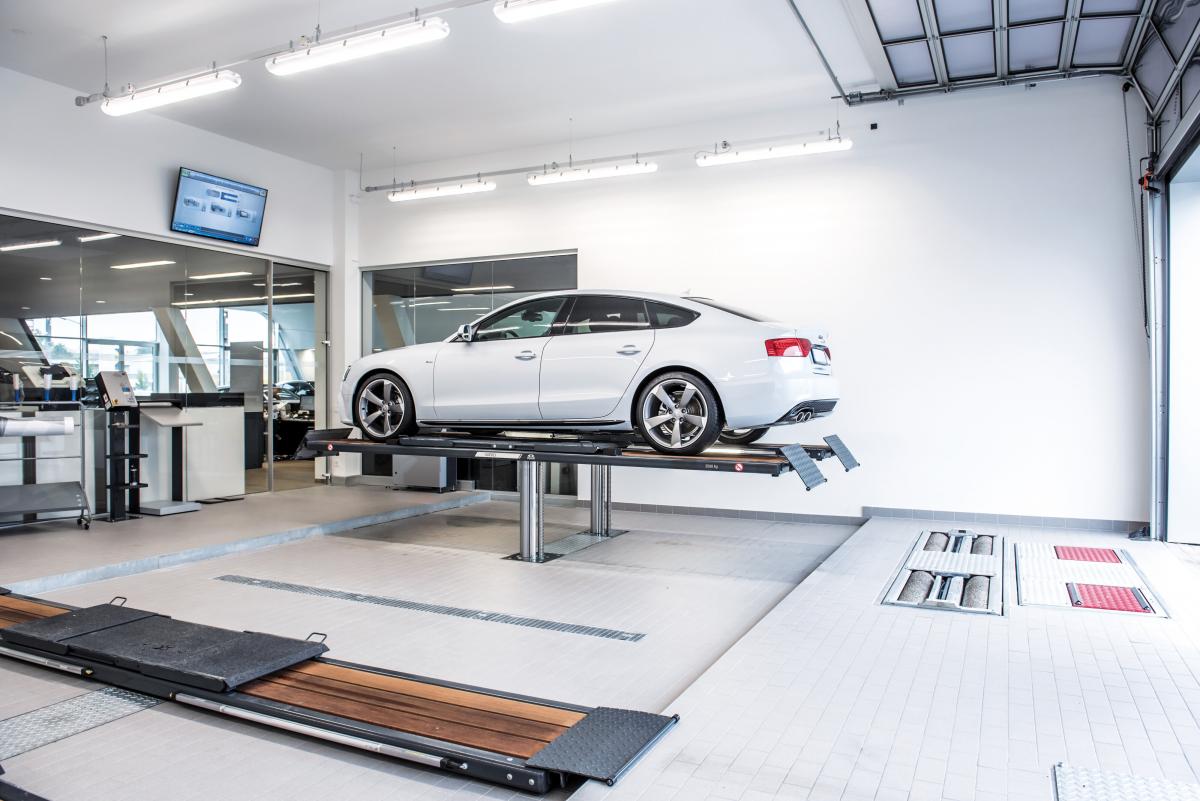

Спецификацията 44MF обозначава дължина на платформите за преминаване от 4 400 мм, комбинирана с мултифункционален дизайн (MF - Modular Driving Platforms). Моделът разполага с (Wheel-free jack) и е проектиран като идеалното решение за мултифункционални диагностични линии, зони за директно приемане (сервизна рецепция), обща инспекция и стендове за реглаж на преден и заден мост.

1. Пълни технически характеристики

Капацитет и работни времена

• Товароносимост (основна платформа): 3 500 кг
• Товароносимост на интегрирания подемник за повдигане на праговете: 3 500 кг
• Максимална височина на повдигане: 1 974 мм
• Ход на повдигане на интегрирания подемник за повдигане на праговете: Стандартно до 600 мм (опционално с пълно разтягане до 2 000 мм)
• Време за повдигане / спускане (платформи): ~ 35 / 35 секунди (в зависимост от товара)
• Време за повдигане / спускане (интегриран подемник за повдигане на праговете): ~ 11 / 11 секунди

Геометрични размери

• Размери на платформите за преминаване (Д х Ш х В): 4 400 х 630 х 80 мм
• Вътрешна ширина за преминаване между платформите: 900 мм
• Общи размери на конструкцията (Д х Ш х В): 5 190 х 2 160 х 136 мм
• Диапазон на надлъжно регулиране на интегриран подемник за повдигане на праговете: 1 325 мм – 2 042 мм (безстепенно регулиране в начално положение)
• Диапазон на напречно регулиране на интегриран подемник за повдигане на праговете: 840 мм – 2 074 мм
• Монтажна височина на интегриран подемник за повдигане на праговете: Изключително ниска – само 60 мм

Задвижване, хидравлика и ел. мрежа

• Мощност на електромотора: 3.0 kW
• Захранващо напрежение: 3 / N / PE 400 V (50 Hz)
• Изискуем предпазител в сервиза: 16 A gG
• Диаметър на буталата (външно / вътрешно): 125 / 90 мм
• Разстояние между осите на буталата: 1 350 мм
• Работно налягане на хидравликата: 28 bar
• Необходим обем хидравлично масло: Около 108 литра
• Дълбочина на монтажния изкоп: 2 380 мм

 2. Функционално описание на компонентите

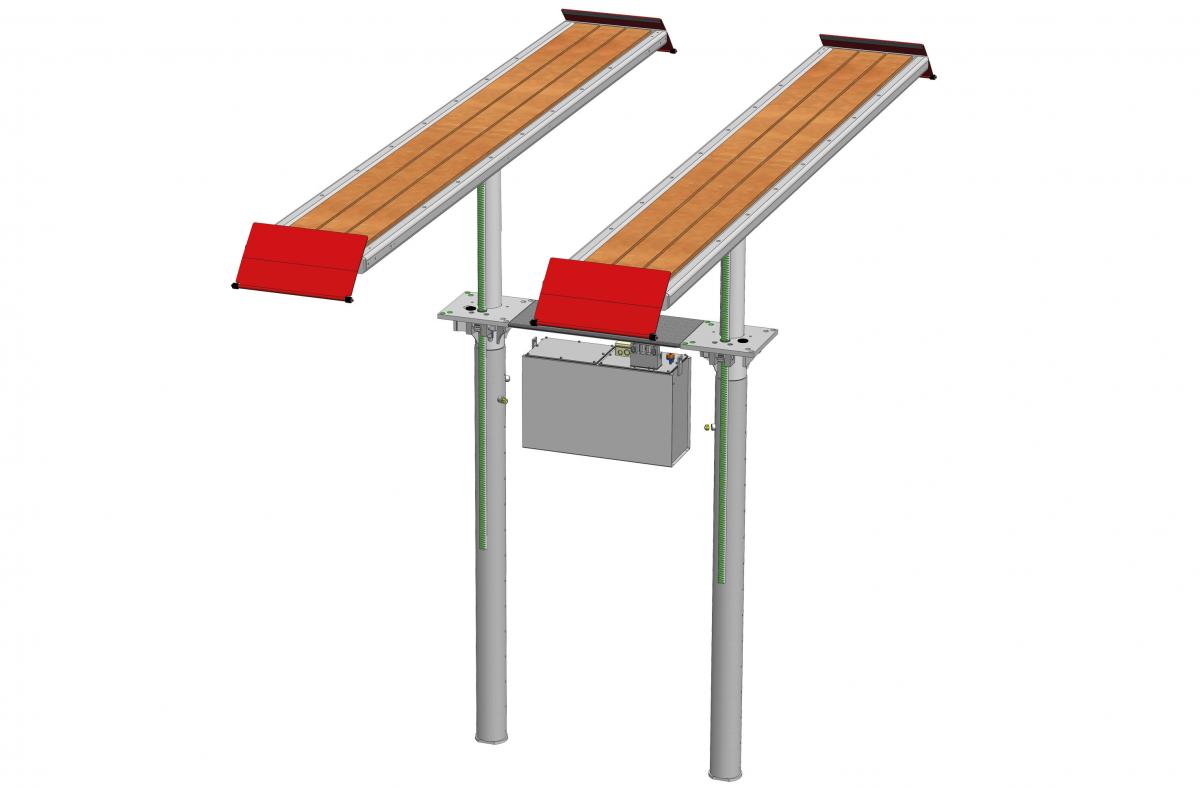

Подемен агрегат MAESTRO (Технология „Бутало в бутало“)

• Дълготрайна антикорозионна защита: Хидравличните бутала са с високоякостно твърдо хромово покритие. При всяко повдигане и спускане те се потапят изцяло в хидравличното масло, което осигурява постоянен защитен маслен филм срещу корозия и износване.
• Ултра тих задвижващ модул: Електромоторът и високопроизводителната хидравлична помпа са конструирани в херметична, корозионно-устойчива версия, потопена в масло (Submerged Version), което минимизира шума при работа. Опционално системата може да работи и с екологично органично масло.
• Лесен и ергономичен монтаж: Окаченият дизайн позволява директно предаване на силите и натоварването в пода на сервизното хале. Системата е съвместима с всички оригинални монтажни касети на MAHA с капацитет до 5 500 кг.

Мултифункционални модулни платформи (MF)

• Гъвкав избор на повърхност: Централните вложки/секции на платформите (с височина само 80 мм) могат фабрично или допълнително да бъдат изпълнени в пет атрактивни варианта:

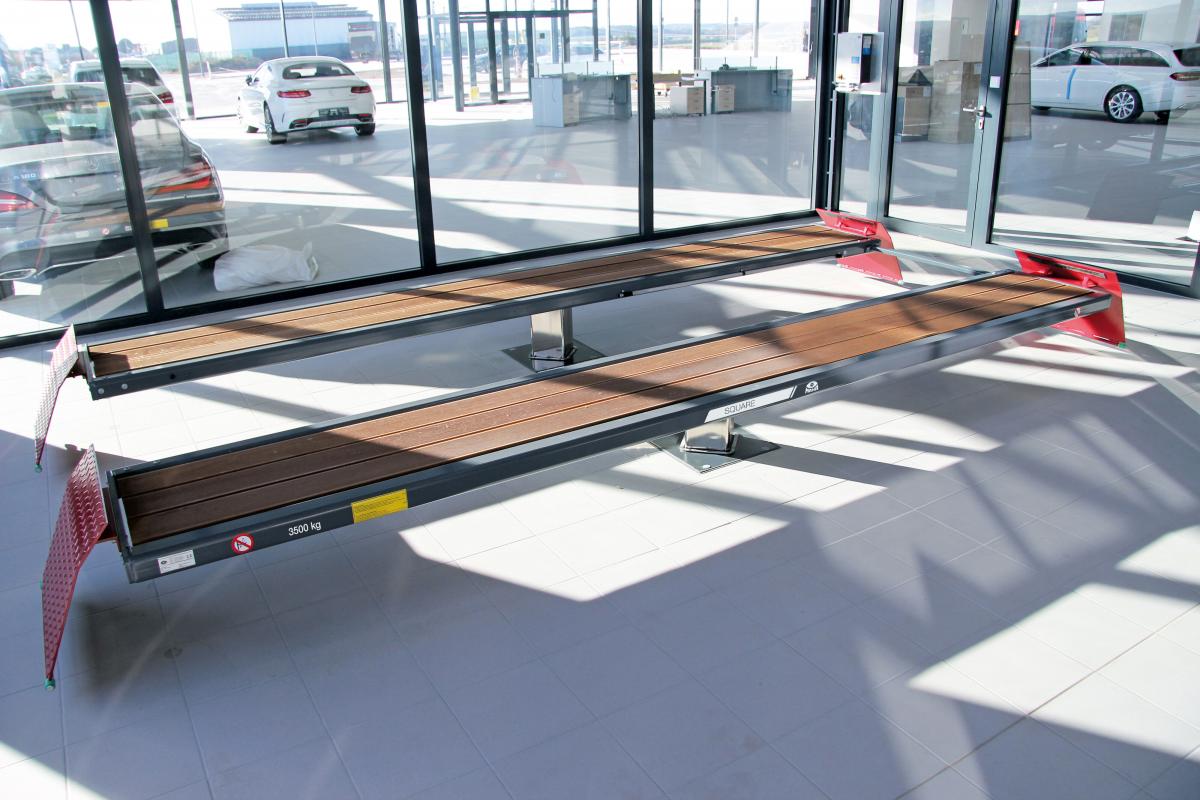

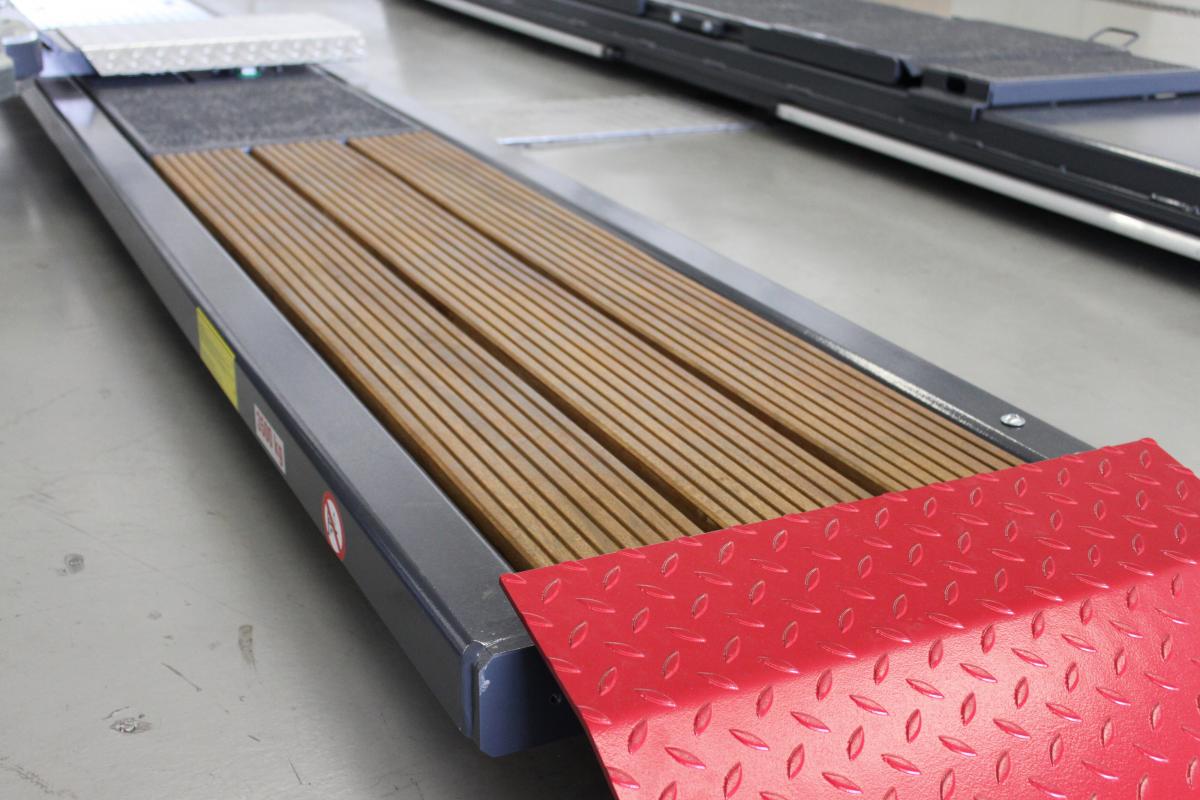

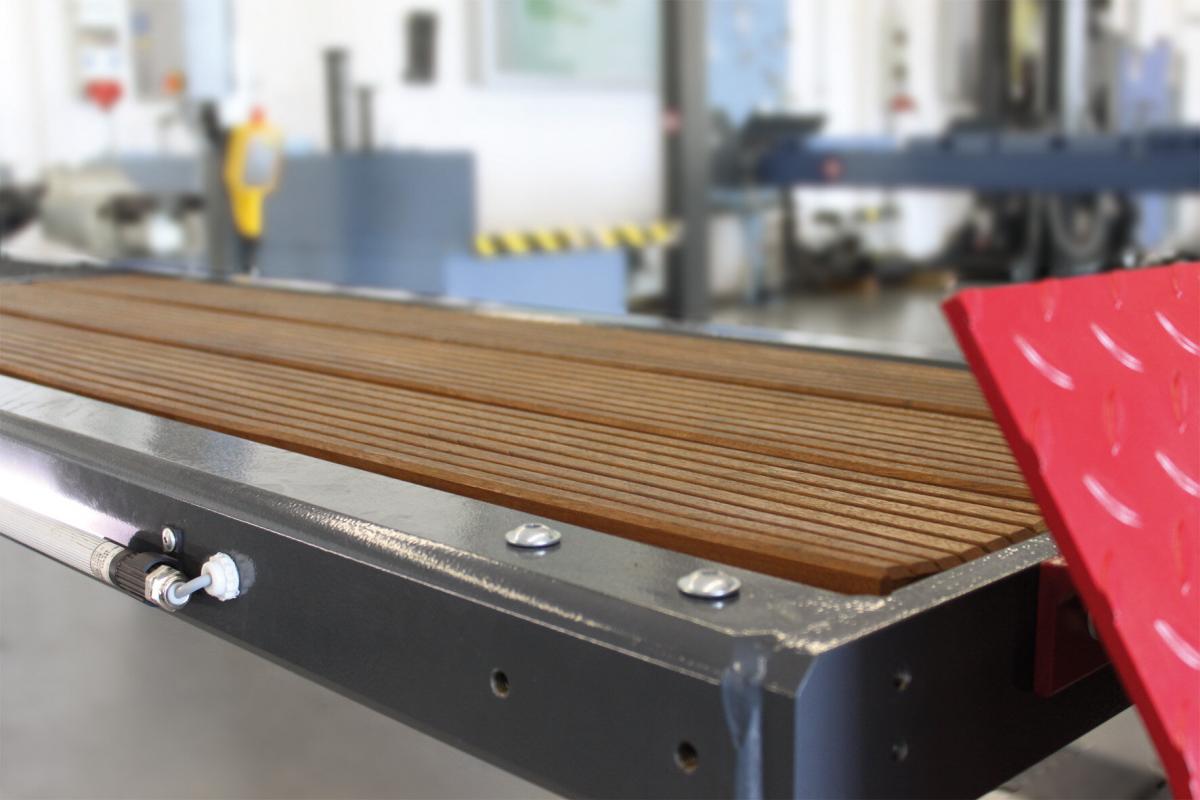

1. Издръжливо висококачествено твърдо дърво Bangkirai от устойчиво горско стопанство.

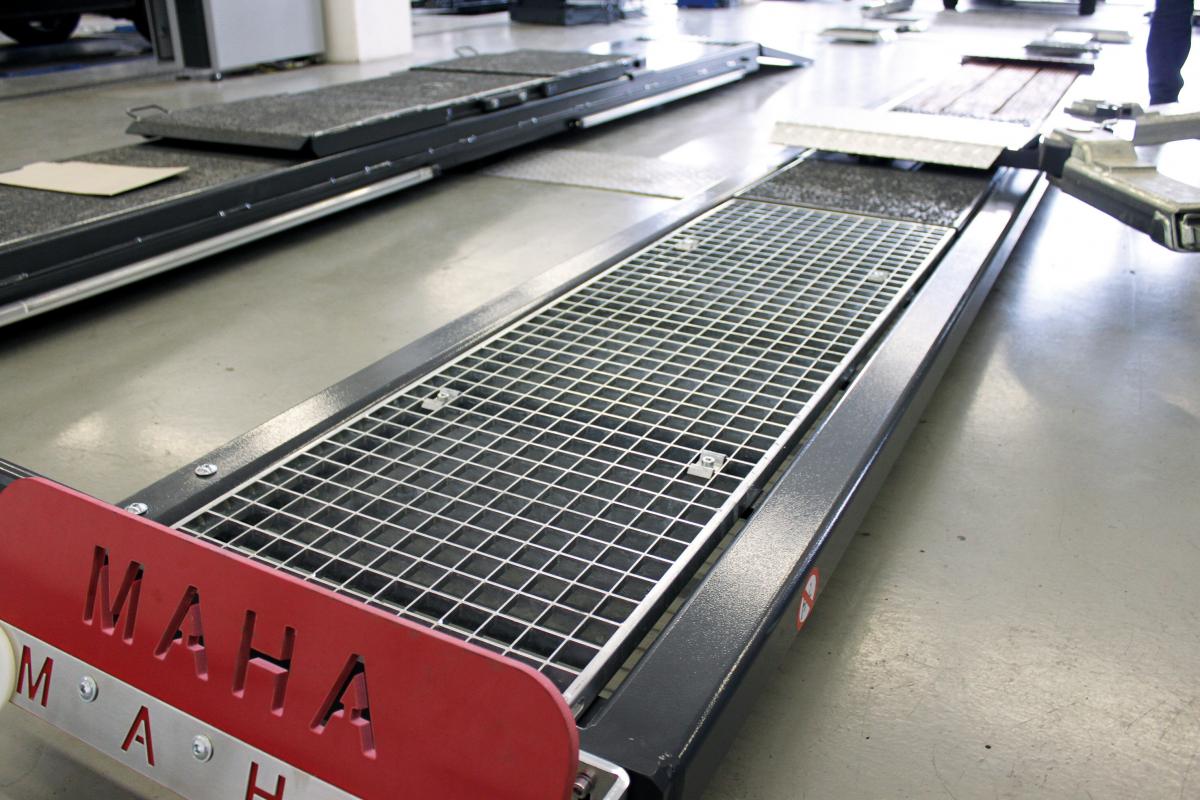

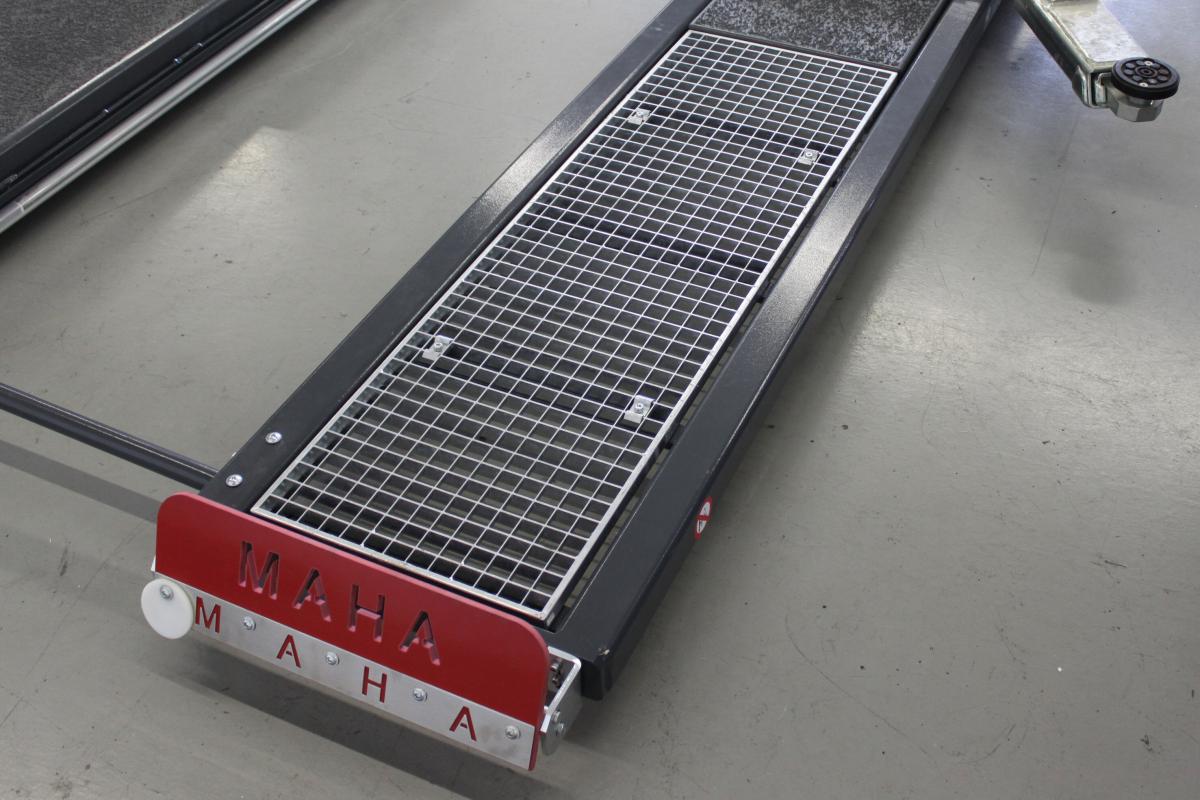

2. Горещо поцинкована стоманена решетка.
3. Листова стомана с висок клас прахово покритие.
4. Листова стомана със специално антислип (противоплъзгащо) гранулирано покритие.
5. Листова стомана с луксозна алуминиева панелна обшивка.

• Интегриран безколесен лифт (Wheel-free jack): Вградената система позволява бързо освобождаване на колелата. Платформите на безколесния лифт обхващат пълната ширина на основните платформи за лесно преминаване, а повърхността им стандартно е изцяло покрита с противоплъзгащ гранулат.
• Интелигентно регулиране без губене на време: Удълженията и напречните рамена на безколесния лифт се регулират безстепенно, докато подемникът е в изходно (най-ниско) положение. Това спестява време за подготовка и напасване под автомобила.
• Свобода на движенията и осветеност: Компактният подподов дизайн оставя работното пространство под автомобила напълно свободно. Това осигурява перфектна ергономия на механика и отлична естествена или допълнителна осветеност под шасито.

 3. Електроника, безопасност и управление

• Микропроцесорно управление: Електронната система контролира нивелацията и синхронизацията на двете бутала, като разполага с визуален дисплей за диагностика и извеждане на кодове за грешки.
• CE-Stop защита против премазване: Подемникът разполага с вградена защита срещу притискане и срязване в опасните зони (CE stop), предпазваща ходилата и крайниците на оператора при пълно спускане на платформите.
• Батерийно аварийно спускане: При внезапно прекъсване на електричеството в обекта, операторът може безопасно да спусне автомобила до ниво земя благодарение на вградената батерийна система на контролното табло.
• Опции за оптимизация на работното място: Контролното табло може да се комбинира с енергиен модул тип „светофар“ или да се вгради изцяло в стената на сервиза за максимална ергономичност.

4. Варианти за инсталация в сервизното хале

Подемникът MAHA MAESTRO M35-44MF предлага гъвкавост при архитектурното планиране на обекта:

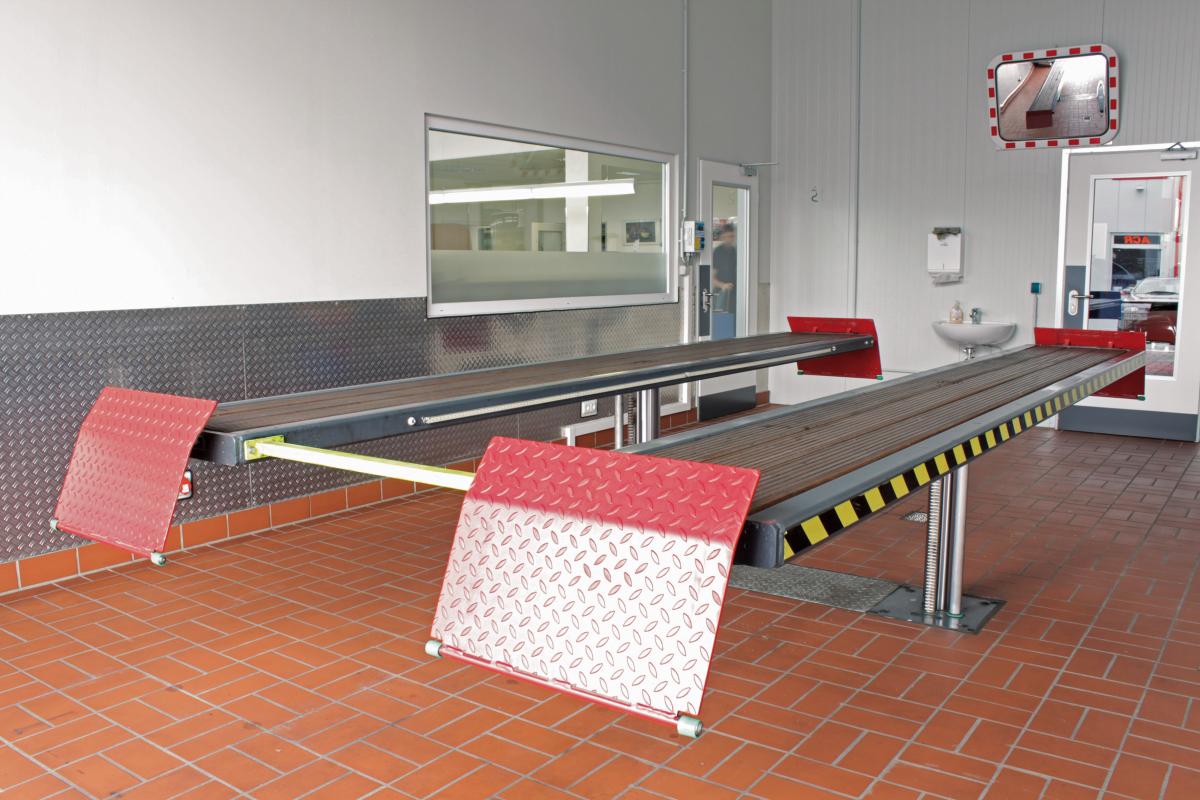

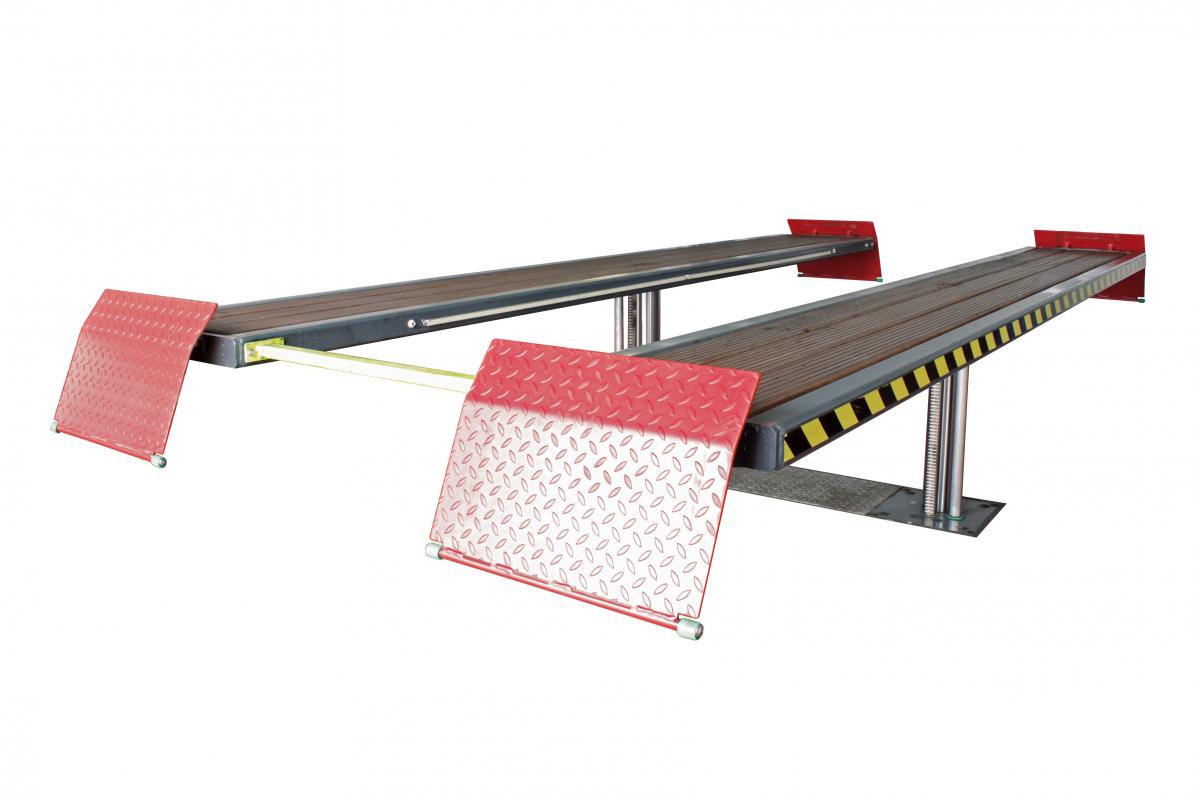

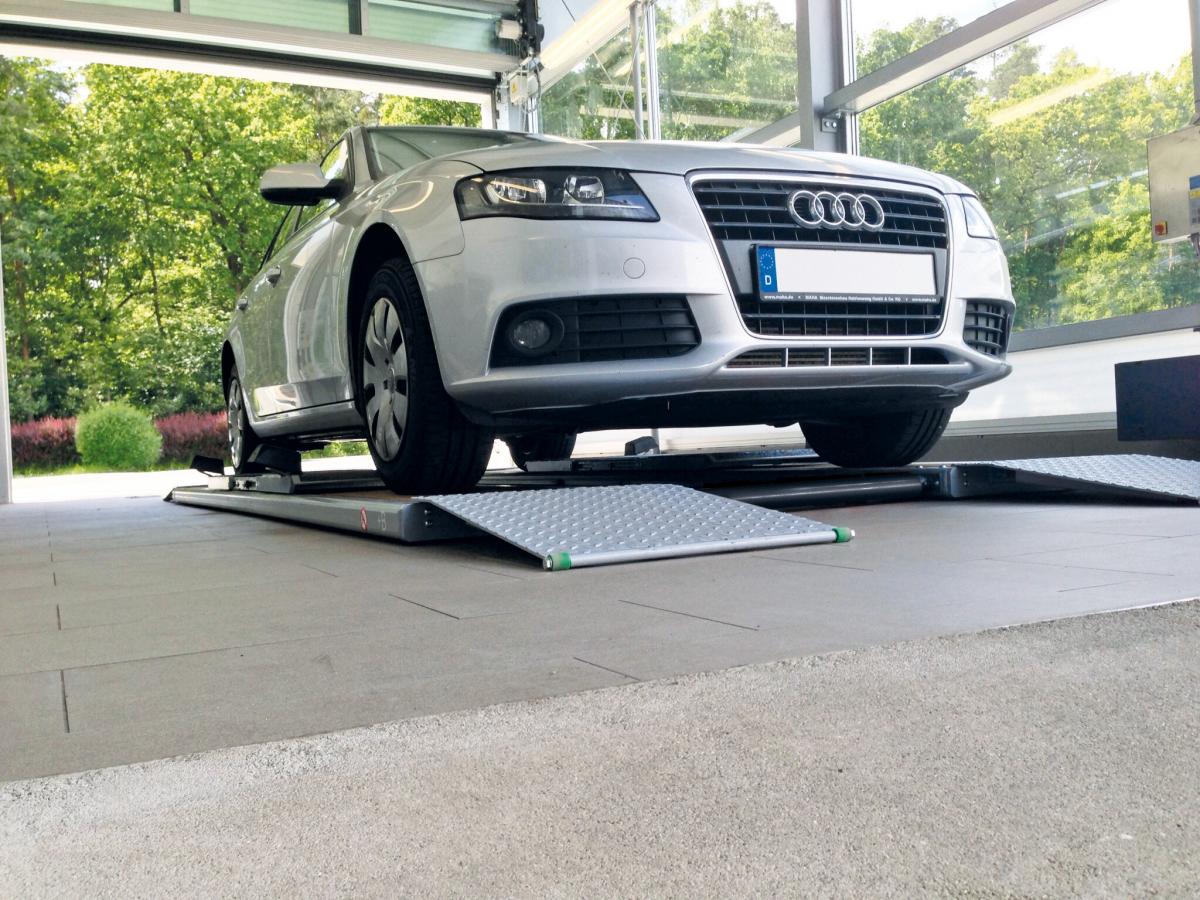

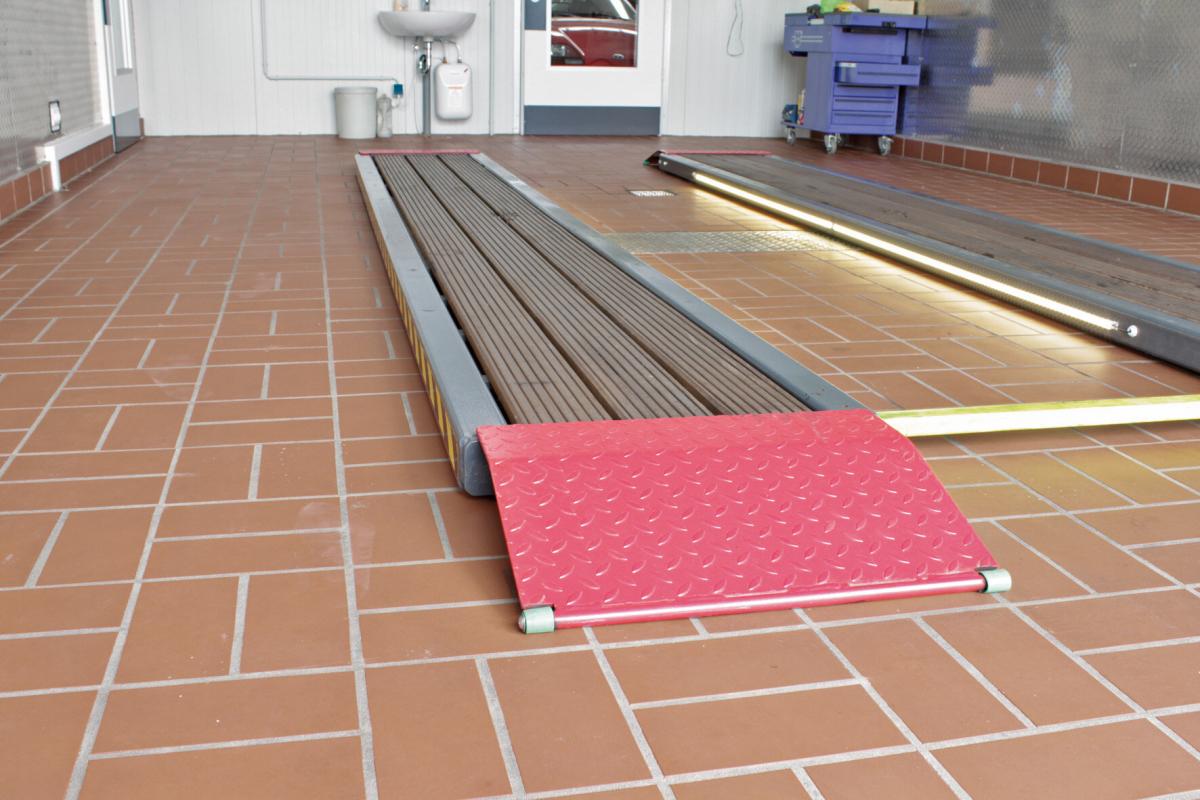

• Монтаж върху готов под (Above-floor): Платформите лежат директно върху сервизния под, като се отличават с много ниска височина за преминаване и плавни рампи без остри ръбове, елиминирайки опасността от спъване.

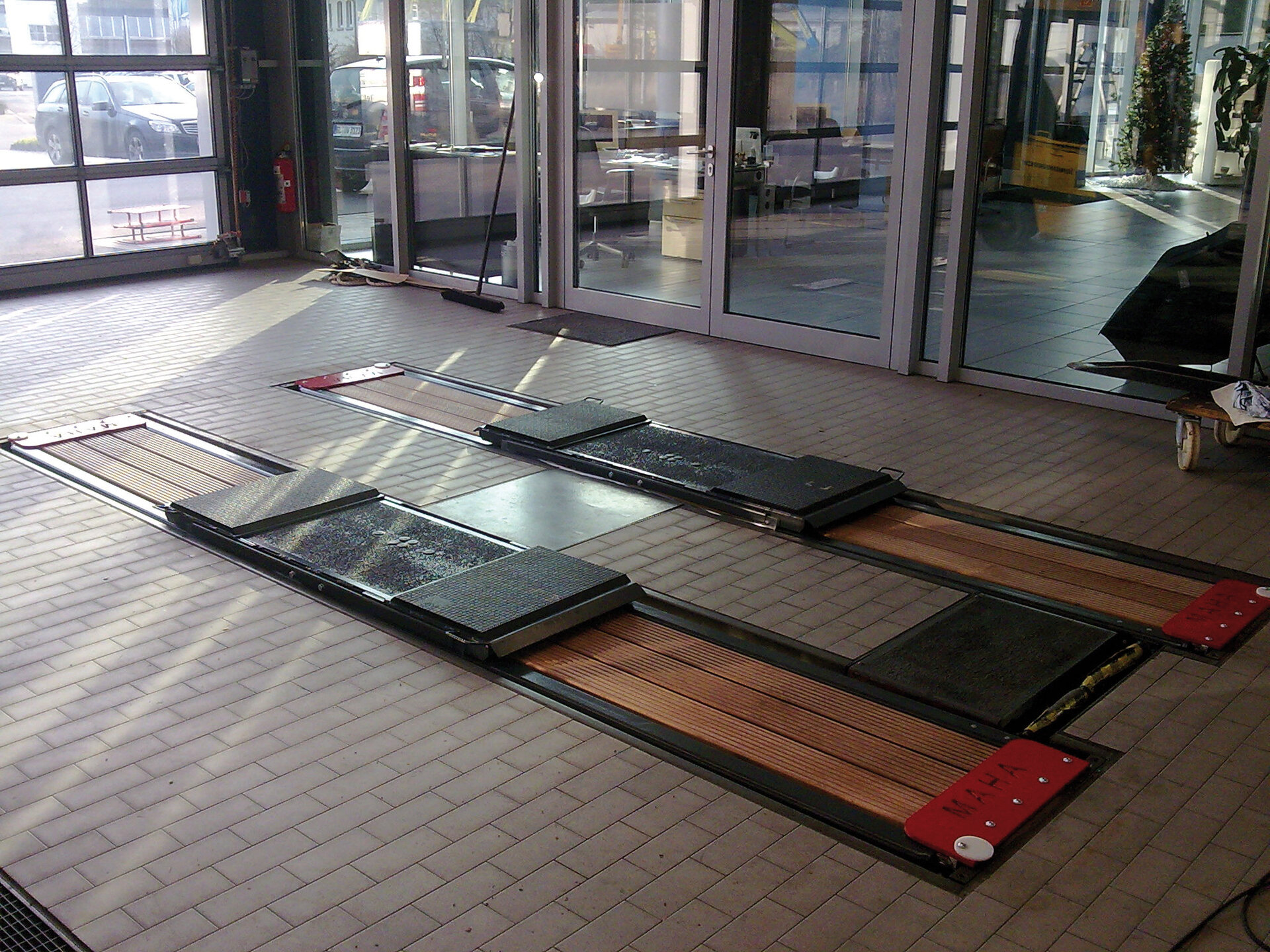

• Вграден монтаж (Flush-mounted): Платформите се вграждат изцяло в пода. В спуснато състояние повърхността им е 100% равна с нивата на плочките или епоксидната смола, оставяйки помещението напълно проходимо за преминаване на друга техника, колички за инструменти и диагностични уреди.

5. Окомплектовка на стандартната доставка

При поръчка на артикул VP 252185, фабричният пакет включва:

1. Модулна платформа (4 400 мм): Прахово боядисана в премиум цвят сив антрацит (RAL 7016) със селектирано от клиента повърхностно покритие (дърво, поцинкована решетка, гранулат или алуминий).
2. Втора степен на повдигане (Wheel-free jack): Интегриран ножичен механизъм с платформи, прахово боядисани в цвят RAL 7016.
3. Подемен модул MAESTRO: Двубутална система с вградено допълнително хидравлично устройство за повдигане на праговете.

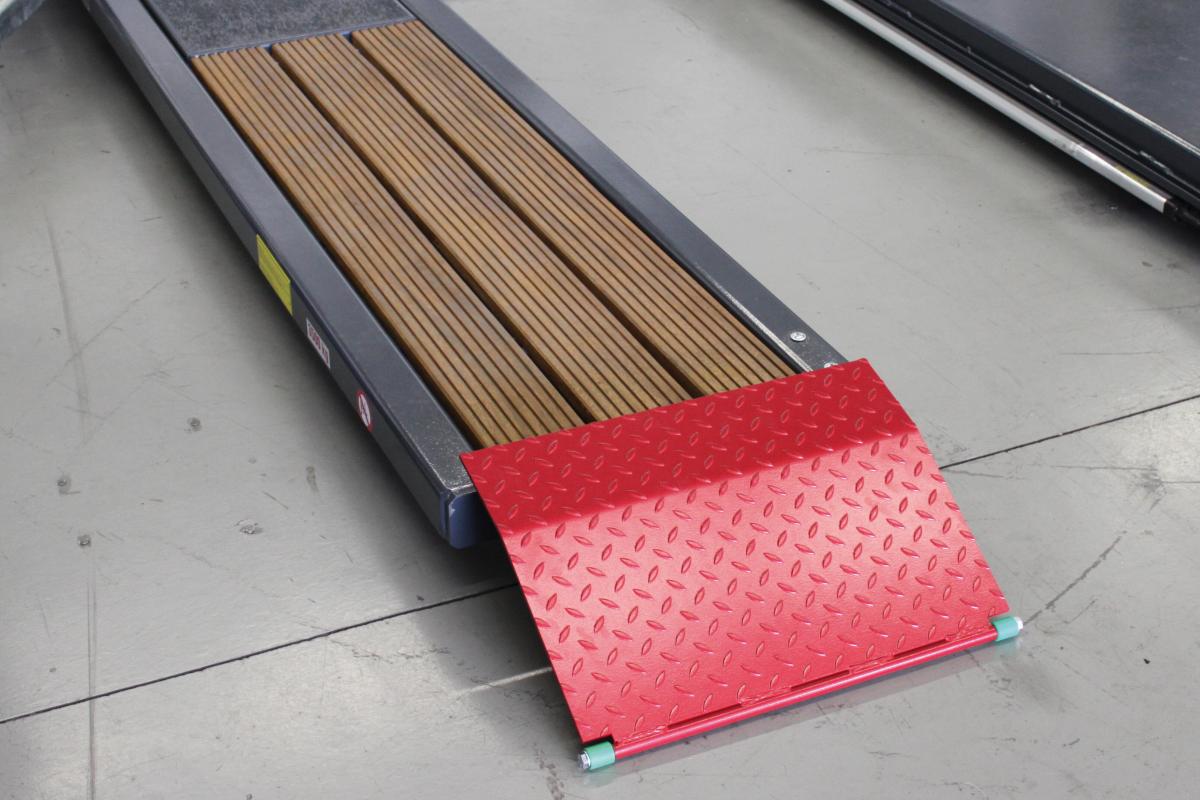

4. Комплект рампи: 2 х 2 броя рампи за качване.
5. Управляващ блок: Контролно табло (400 х 280 х 120 мм) с включени 4 броя гъвкави, маслоустойчиви кабели за управление с дължина по 10 метра и заключващ се главен прекъсвач.
6. Авариен окабеляващ комплект: Кабел за аварийно спускане (Emergency DOWN) за връзка към разпределителната кутия.
7. Документация: Пълно ръководство за експлоатация, тестов дневник и официална ЕО Декларация за съответствие (CE).

Забележка: Оригиналната монтажна касета (Installation box) или монтажна рамка (Installation frame) не са включени в стандартния обхват на доставката и се поръчват отделно съгласно строителния проект.
