BEISSBARTH MLD 9000

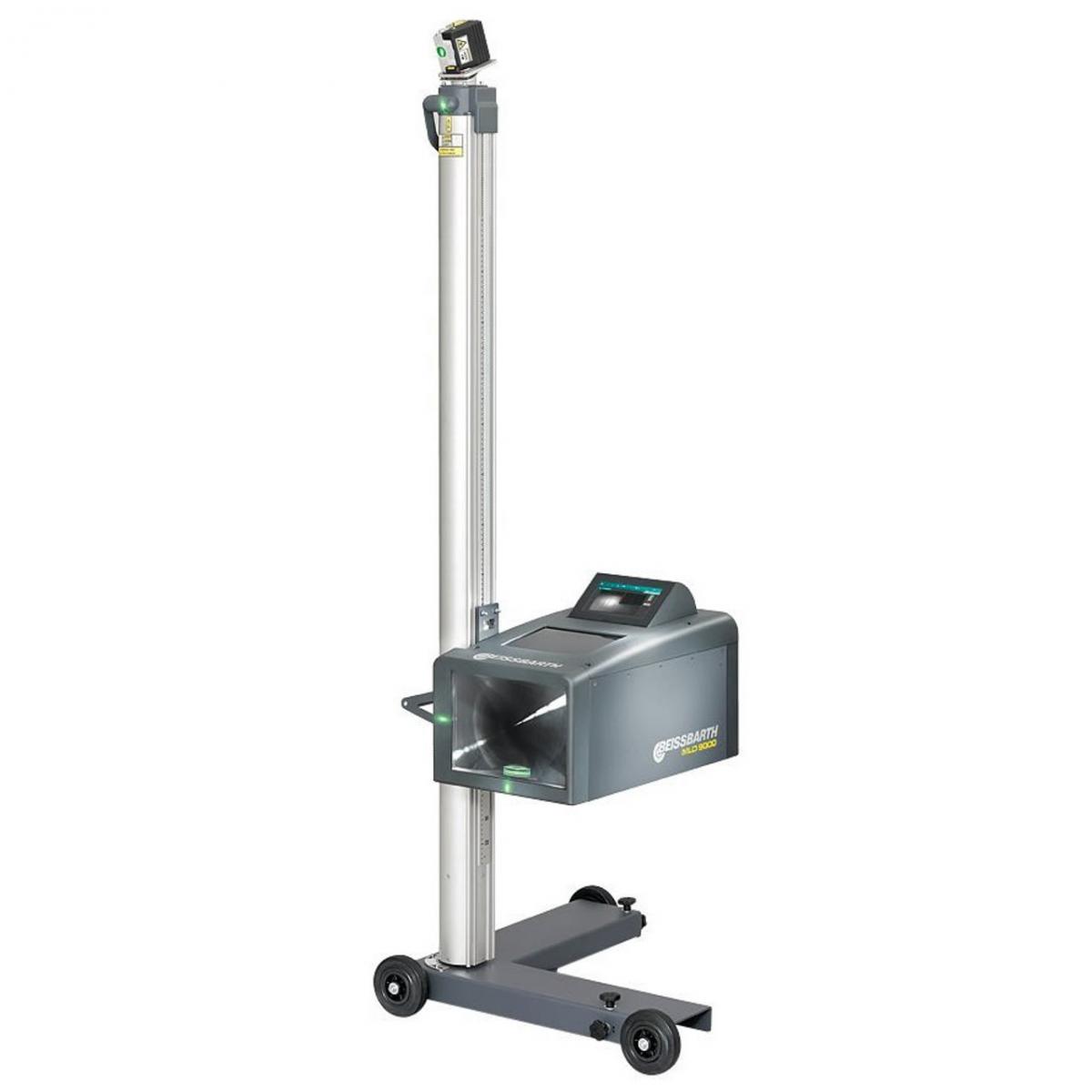

Устройство за тестване на фарове MLD 9000 с инклинометър

Beissbarth MLD 9000 с инклинометър - Цифрово измерване и настройка на фаровете

Номер на артикул: 1 692 104 355

Германски закон за одобряване на типа на пътното движение StVZO § 29 директива за изпитване на фарове за обща проверка: MLD 9000 може да бъде калибриран в съответствие със законовите изисквания

• Сертификат TÜV в съответствие със StVZO § 50 - TPN 2023-05-2208486: MLD 9000 е сертифициран от TÜV чрез изпитване на прототип на техническо освобождаване в съответствие с директивите за изпитване на оборудване за регулиране/изпитване на фарове (Германски закон за одобряване на типа на движението по пътищата StVZO §50, параграф 5).
• Двуизмерен нивелир за хоризонтално нивелиране на оптичната кутия

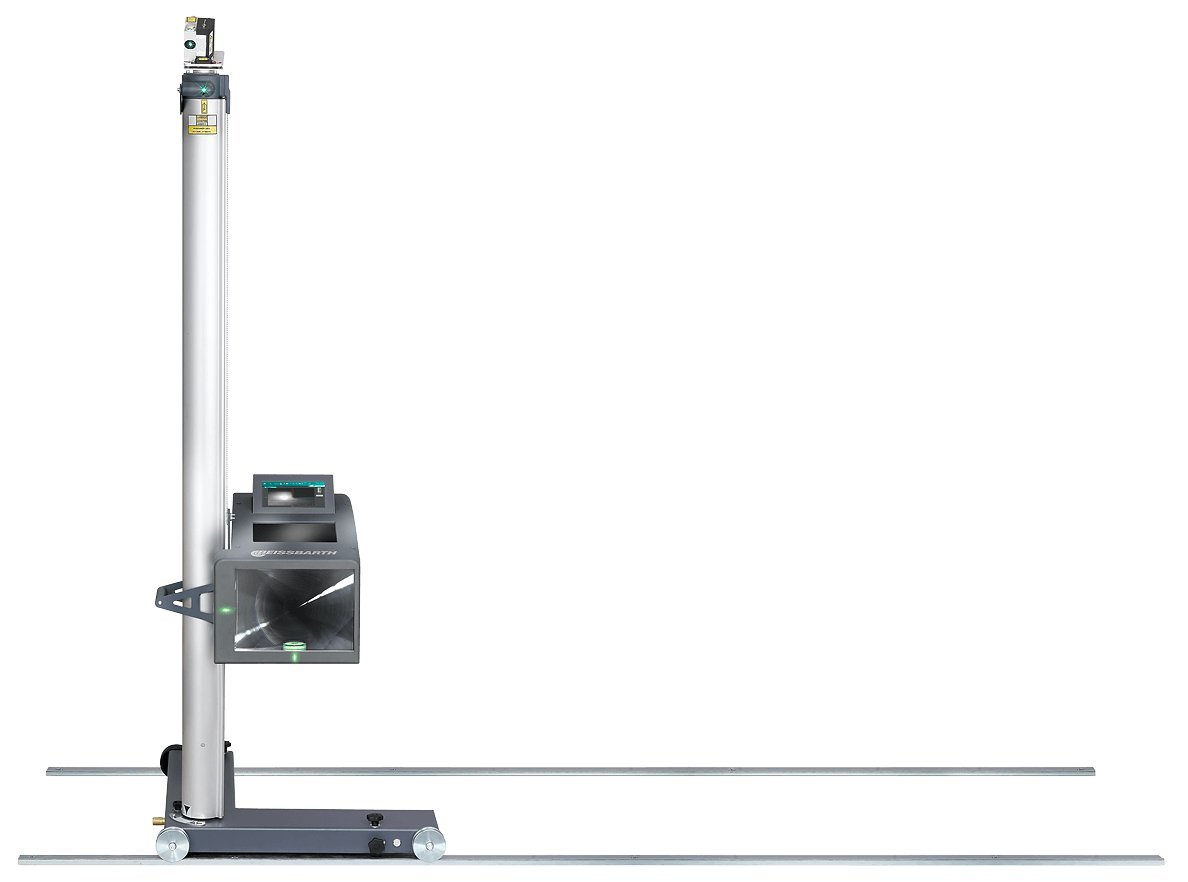

• Регулируема 3-колесна основа за всички релсови системи

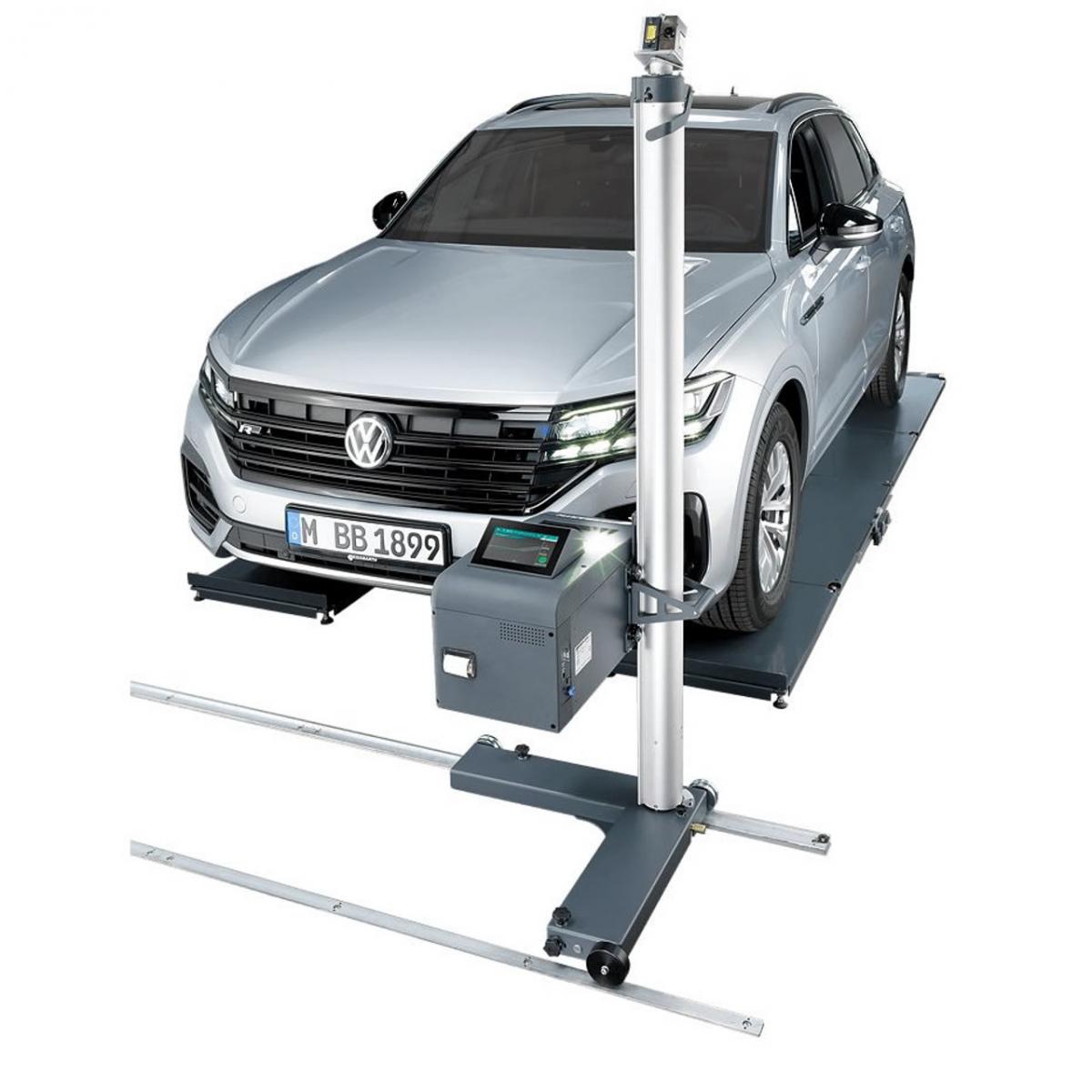

Тестване на цифрови фарове с MLD 9000: интелигентно, бързо и прецизно

• BEISSBARTH MLD 9000 (1692104355) поддържа точност на нивелиране чрез софтуерна корекция чрез вграден инклинометър

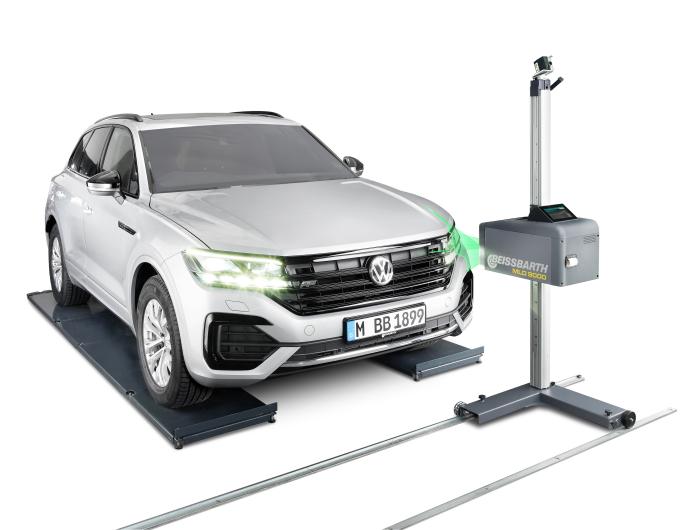

• Прецизни зелени лазери за точно подравняване с автомобила. Зелените лазерни диоди са особено добре видими за човешкото око, тъй като окото има максимална спектрална чувствителност в зеления диапазон
• Функция кръстосан лазер за прецизно позициониране в центъра на фара
• За всички източници на светлина (ксенон, би-ксенон, LED, Bi-LED, халогенни) и системи за дълги светлини без отблясъци (Dynamic Light Assist - DLA, Matrix1, HD-Matrix2, ILS Ford)
• Всички видове превозни средства (леки автомобили, камиони, мотоциклети)
• Всички видове фарове (основни фарове, фарове за мъгла, спомагателни светлини)
• CMOS камера с висока разделителна способност (5 мегапиксела) за цифрова обработка на изображения в реално време
• Резултатите от измерванията в реално време, оптимизирани с изображения на живо
• Сравнение между измерените и граничните стойности и недвусмислена оценка в червено/зелено
• Запазване и архивиране на измерените стойности в базата данни
• Отчитането на резултата от измерването е възможно чрез PDF
• Спестяваща време функционалност за бързо измерване
• Прецизно определяне на граничната линия, без да се нарушават сините ресни

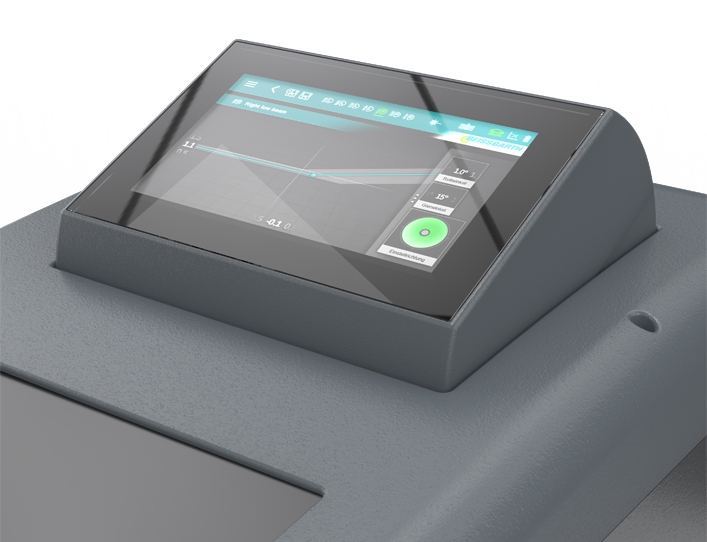

• Защитен сензорен дисплей (7")
• Въртящ се дисплей за различни приложения (ГТП или в сервиза за настройка) и за адаптиране към условията на осветлението на място
• Интуитивни и улеснени насоки за потребителя
• Визуалните и звуковите сигнали подпомагат процедурата за измерване
• Независима работа благодарение на батерията
• Измерени стойности: хоризонтално и вертикално отклонение (ъгъл на наклон), интензитет, ъгъл на накланяне, ъгъл на отклонение
• Портове: LAN, USB, RS232
• Възможна е актуализация на фърмуера на живо

Най-висока механична прецизност и дълъг експлоатационен цикъл (подходящ за бъдещи законови изисквания):

• Нова разработена специално закалена алуминиева колона без усукване
• Лесна за използване, здрава плъзгаща система за прецизно регулиране на височината и удобна работа
• Здрава и издръжлива система за противотежест със зъбен колан
• Определяне на височината на монтаж на фара чрез регулируема, специално изработена алуминиева скала или използване на допълнителен сензор за измерване на височината
• Опционално: фино регулиране на колоната с точност от 1 ъгъл минута

Работа в мрежа: Резултати от тестове чрез WLAN с бързи и подходящо подредени резултати на компютъра

• Записване на разпечатките на измерванията в мрежова папка
• Огледален софтуер на компютър
• Интеграция с Bosch Connected Repair (такси за активиране)
• Готов за ASA

Сертификати: CE, TÜV, EMC, FCC, FDA

Моля, обърнете внимание: специфичните за превозното средство светлинни разпределители като Ford Matrix, Skoda Matrix или Skoda Kink трябва да се активират отделно.

Технически данни:

Тегло   42 кг

Работна температура                                                             5 - 45 °C

Електрическа връзка                                                             100 - 240 V | 50 - 60 Hz

Напрежение на батерията (DC)                                             12 V

Височина на светлинния център                                            240 - 1500 mm

Обхват на измерване: най-ниска стойка/най-висока стойка   800 - -800 mm

Интензитет на светлината                                                     0 - 150000 cd

Осветление                                                                            (1м) 0 - 150000 / (25м) 0 - 240 lx

Температура на съхранение                                                  -25 - 45 °C

Версия                                                                                    Цифров

Дължина на опаковката                                                         1900 mm

Ширина на опаковката                                                            700 mm

Височина на опаковката                                                        600 mm

Брутно тегло                                                                          62 кг

Обхват на измерване на къси светлини наляво/надясно        1000 - -1000 mm

Обхват на измерване на дълги светлини наляво/надясно      1000 - -1000 mm

Съхранение при относителна влажност                                 20 - 80 %

Относителна влажност при употреба                                     30 - 60 %

Мощност на лъча                                                                   ≤ 2 mW

Работното напрежение            на лазера за подравняване                3 - 5 V (DC)

Клас на лазера за подравняване                                           2

Лазер за прожекционно подравняване                                              130° x 0,4 MRAD

Лазерен лазер за подравняване на диоди                              520 +/- 5 nm

Лазерен клас на кръстосания лазер                                       2

Прожекционен кръстосан лазер                                             90° x 0,4 mrad

Лазерен диоден кръстосан лазер                                          635 nm

Кръстосан лазер с лъчиста мощност                                     5 mW

Кръстосан лазер за работно напрежение                               3 - 5 V (DC)

Вграден инклинометър                                                                      Да

Аксесоари:

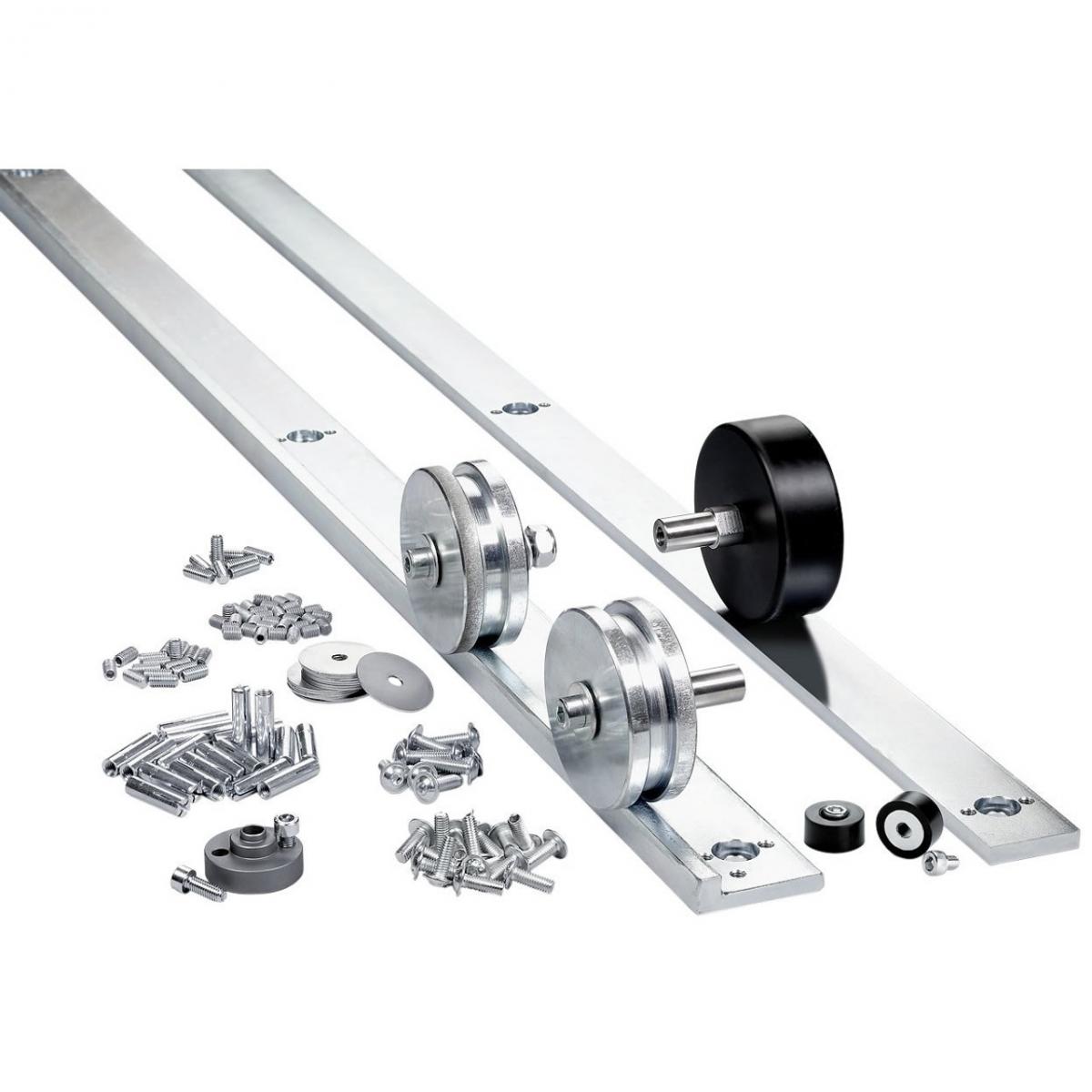

Релсов комплект 3 м                                                              1 692 105 080

Удължителен комплект за релсов комплект | 1,5 м                 1 692 105 112

Предпазен калъф за MLD 9000                                               1 692 105 201

Комплект за реглаж по централната линия на автомобила Изискване на Ford за MLD 9000     1 692 105 252

Лазерен модул P-Assist за подравняване на симетрията       1 690 381 124

Сензор за измерване на височината за MLD 9000                  1 692 105 278

Функция CoRe | за MLD 9000                                                 1 692 105 281

Функция CoRe + Wifi стик | за MLD 9000                                 1 692 105 282

Фино регулиране на ъгъла на отклонение MLD 9000              1 692 105 202
