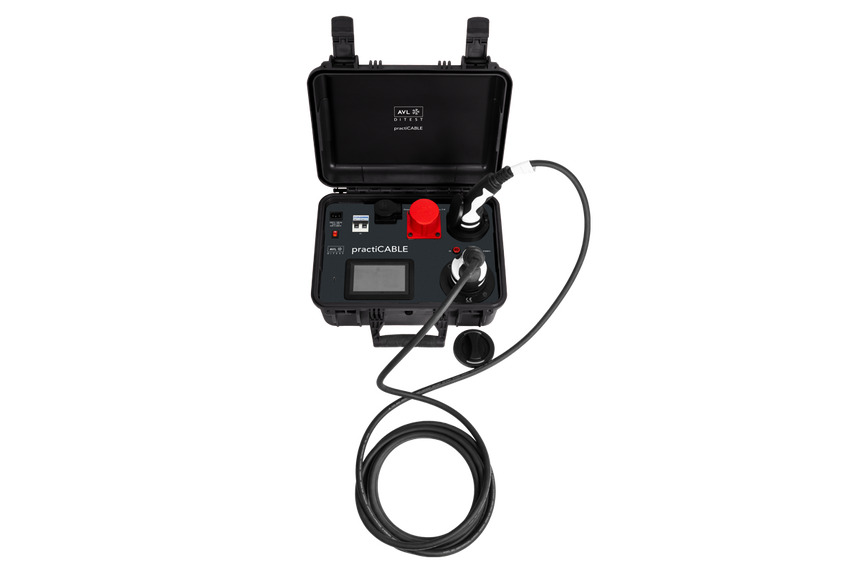

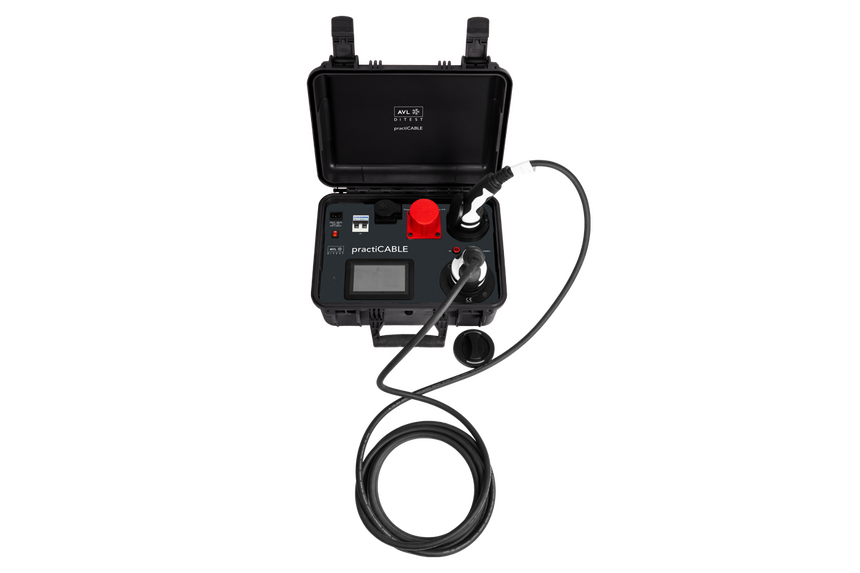

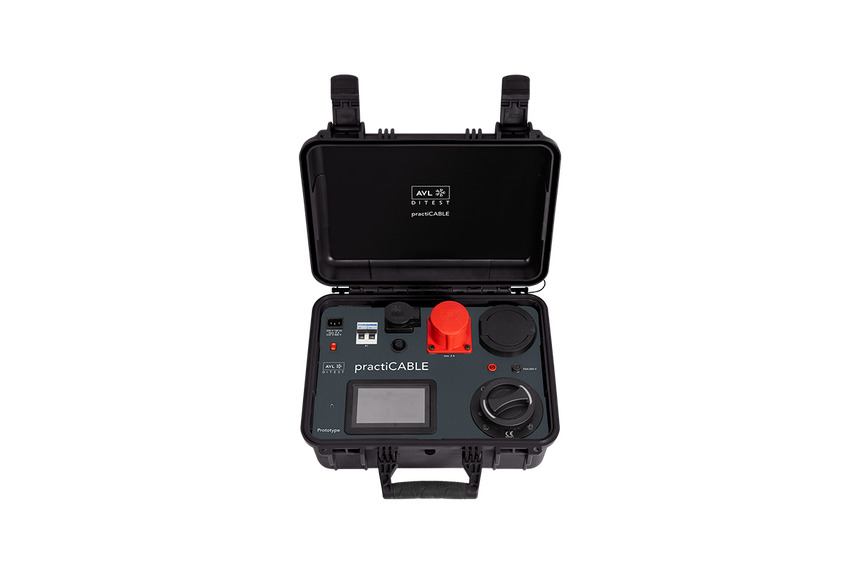

AVL DiTEST practiCABLE

Кат. номер: practiCABLE

AVL DITEST

Професионален диагностичен уред за тест на кабелите за зареждане на EV.

AVL DiTEST practiCABLE ви позволява да автоматизирате проверката на кабелите за зареждане на електрически превозни средства само за няколко минути. Практичното самостоятелно решение позволява цялостно тестване на безопасността и функционалността в съответствие с действащите стандарти и насоки (Регламент 3 на DGUV, EN 50699, EN 62752 и др.), без да е необходимо допълнително оборудване за изпитване.

Неговият опростен дизайн и интуитивна работа правят работата ви лесна и ефективна, дори и да нямате електротехнически опит. Изберете от предварително дефинирани планове за тестване, които отговарят на спецификациите на производителя, или създайте индивидуални последователности от автоматични тестове и планове за тестване според вашите изисквания. Можете да прехвърляте записаните измерени стойности бързо и лесно чрез Bluetooth или USB и да генерирате ясни отчети.

ПРЕДИМСТВА
Проверка на кабели за зареждане на електрически превозни средства в съответствие с Правило 3 на DGUV (проверка на подвижно електрическо оборудване)
Автоматизирани тестови процедури: Включване – Старт – Готово
Кабели за зареждане Mode 2 (IC-CPD) и Mode 3 с щепсели тип 2 или тип 1
Съвместим с всички стандартни еднофазни и 3-фазни щепсели (Schuko, CEE 16/32A)
Лесен за настройка и интуитивен за използване
Предварително дефинирани планове за изпитване според спецификациите на производителя или персонализирани последователности от автоматични тестове
Оценка на резултатите от изпитванията въз основа на съответстващи на стандартите или индивидуално избрани граници
Измерените стойности могат да се прехвърлят чрез Bluetooth и USB-C
НАЛИЧНИ ИЗМЕРВАНИЯ РЕЖИМ 2
Контролен списък за визуална проверка
Съпротивление на защитния проводник (3 mA, 200 mA)
Корпус за свързване на защитен проводник
Изолационно съпротивление (250 V, 500 V)
Време и ток на изключване на RCD-AC (10 mA, 30 mA)
Време и ток на изключване на RCD-A (10 mA, 30 mA)
Време и ток на изключване на RCD-DD (6 mA)
Неправилно окабеляване и прекъсване на линията
Ток на утечка на земята
Контакт ток
Пилот за близост
CP анализ на сигнала (състояния A, B, C)
Симулация на комуникационни грешки
НАЛИЧНИ ИЗМЕРВАНИЯ РЕЖИМ 3
Контролен списък за визуална проверка
Съпротивление на защитния проводник (200 mA)
Непрекъснатост на всички проводници
Изолационно съпротивление между всички проводници
Пилот за близост

ТЕХНИЧЕСКИ ДАННИ

Захранване
Входно напрежение	207 до 253 V, 50 Hz, макс. 2 A сваляем захранващ кабел
Условия на околната среда
Работна температура	-10 до 40 °C
Температура на транспорт и съхранение	-20 до 50 °C
Влажност	5 до 85% (без кондензация)
Височина	2000 м
Механични характеристики
Клас на защита	IP 65 (затворен) IP 20 (отворен)
	IP 65 (затворен) IP 20 (отворен)
Размери	405 x 330 x 180 мм (Ш x В x Д)
Тегло	8.5 кг
Свързаност	Bluetooth, USB C
Стандарти
Тестове в съответствие със следните стандарти (други по запитване)	EN 50699 (VDE 0702) Повторни тестове на електрическо оборудване EN 62752 Устройство за управление и защита в кабела (IC-CPD) за зарядно с режим 2 за електрически превозни средства EN IEC 61851-1 Кондуктивна зарядна система за електрически превозни средства – Част 1: Общи изисквания EN IEC 61557 Електрическа безопасност в системи за разпределение на ниско напрежение до 1 000 V AC и 1 500 V DC – Оборудване за тестване, измерване или мониторинг на защитни мерки
