AVL DITEST MDS 418

Професионален емисионен тестер за бензин и дизел + оборотомер AVL DITEST MDS 418 -  Мобилност в съвършенство

AVL DITEST MDS 418 е най-удобният и бърз начин за извършване на изненадващи мобилни тестове за емисии на различни места.

Монтиран на малки, удобни и абсолютно здрави измервателни модули, AVL DITEST MDS 418 позволява всяко измерване на емисиите – независимо къде.



Новата безжична концепция позволява максимална свобода на движение по време на измервания.

Високата наличност на AVL DITEST MDS 418 почти никога не изисква отлагане на крайния срок на клиента. При покупка ще получите различни допълнителни функции без допълнително заплащане: не само база данни за превозно средство и клиенти, но и възможност за индивидуализиране на вашите тестови протоколи с име и лого на компанията. Благодарение на здравината и интуитивното използване на устройството, потребителят може да се концентрира върху най-важното: клиента и неговия автомобил. Това създава мотивация и удовлетворение.

ВСИЧКИ ФУНКЦИИ С ЕДИН ПОГЛЕД

Анализ на отработените газове за бензинови превозни средства (CO, CO2, HC, O2, NOX)
Анализ на отработените газове за дизелови превозни средства (стойност К и потъмняване)
Интегрирано измерване на скоростта чрез AVL SPEED 2000
Оценка на EOBD (режими 1–9)

КЛЮЧОВИ ПРЕДИМСТВА, КАТО ВИНАГИ ВИ ПРЕДОСТАВЯМЕ ПРЕДИМСТВО

Побира се в багажника ви

Малки размери
Без открити части
Висока стабилност благодарение на ниския център на тежестта
Здрав метален корпус с гумени протектори
Всичко в едно (сензори и периферни устройства в едно устройство)
Ниско тегло

Винаги готов

"All in One" (без забравени модули)
Централно стандартно захранване
Няма време за настройка на сензори от устройството
Кратко време за загряване
Безжична връзка с компютър без прекъсване

Не може да бъде по-лесно

Супер бързи процеси
Най-бърз цикъл на анализ на емисиите
Бързо възстановена готовност за измерване
Почти няма време за стартиране
Лесен за работа

Референции

Над 1000 модула за отработени газове при тежка непрекъсната употреба от референтни клиенти като DEKRA, TÜV, BMW, VW
Усъвършенствана технология от специалиста по отработени газове AVL DITEST

Всичко от един източник

Разработка на хардуер и софтуер, както и сервиз от AVL DITEST

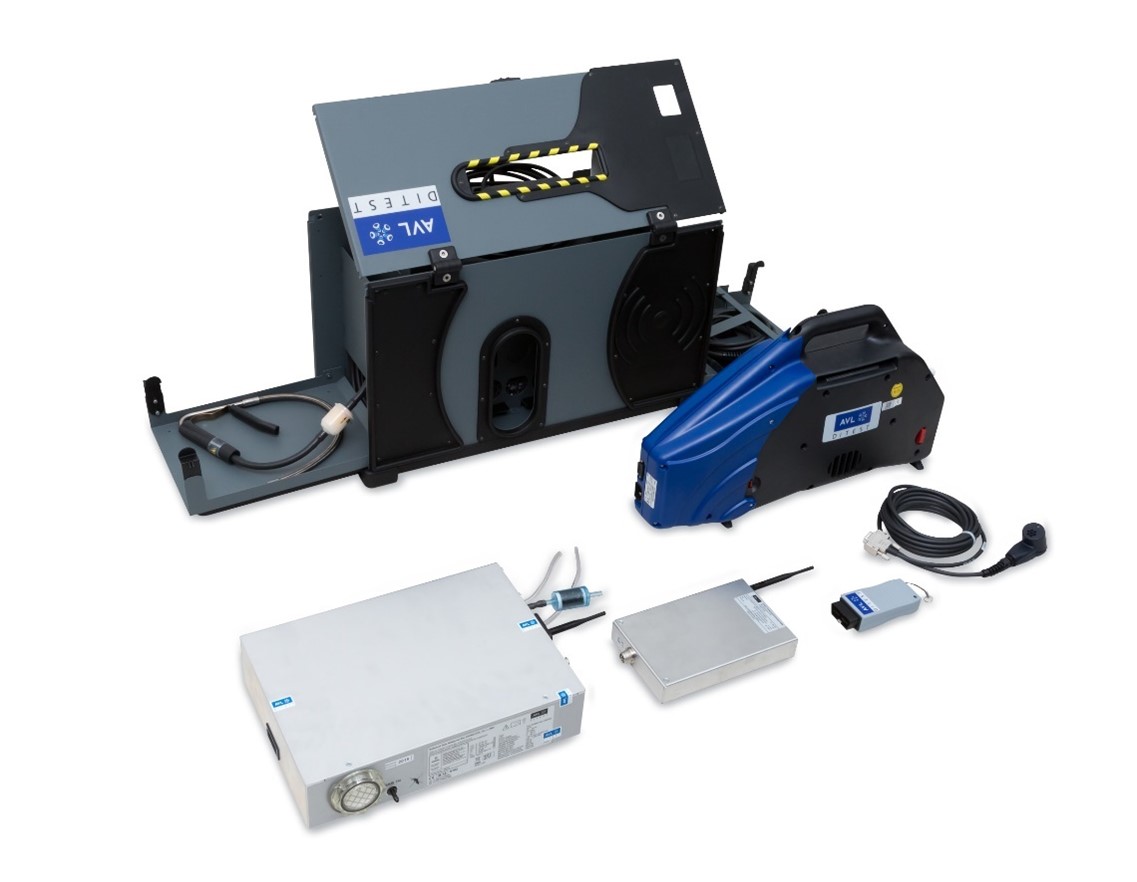

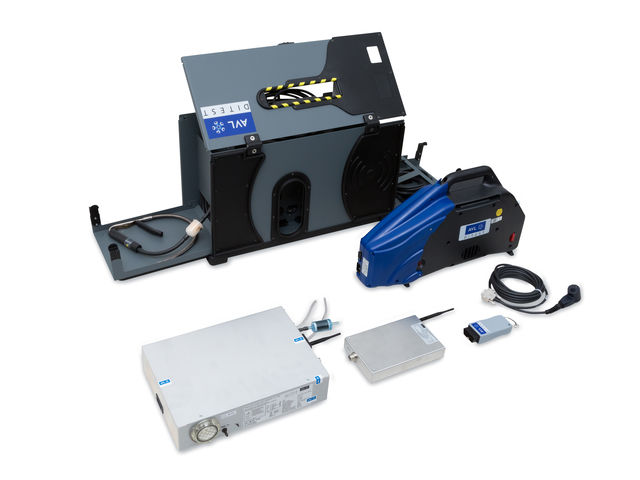

ВКЛЮЧЕНО В ДОСТАВКАТА AVL DITEST MDS 418

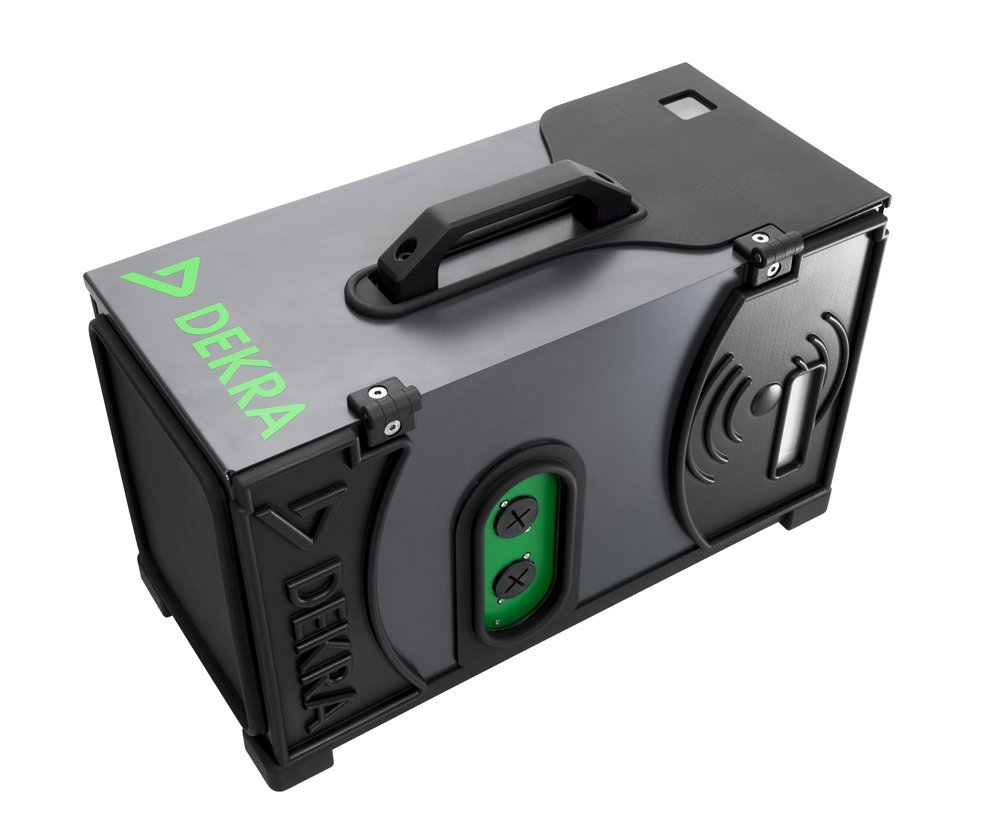

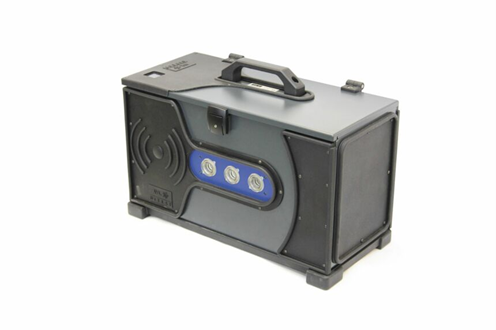

1. Кутия MDS 418
2. Модул за емисии на бензин AVL DITEST Gas 2301
3. Модул за дизелови емисии AVL DISMOKE 480 BT
4. EOBD интерфейс AVL DITEST OBD 1000 с безжична връзка
5. AVL DITEST AUX 2000 с вградено измерване на оборотите на двигателя

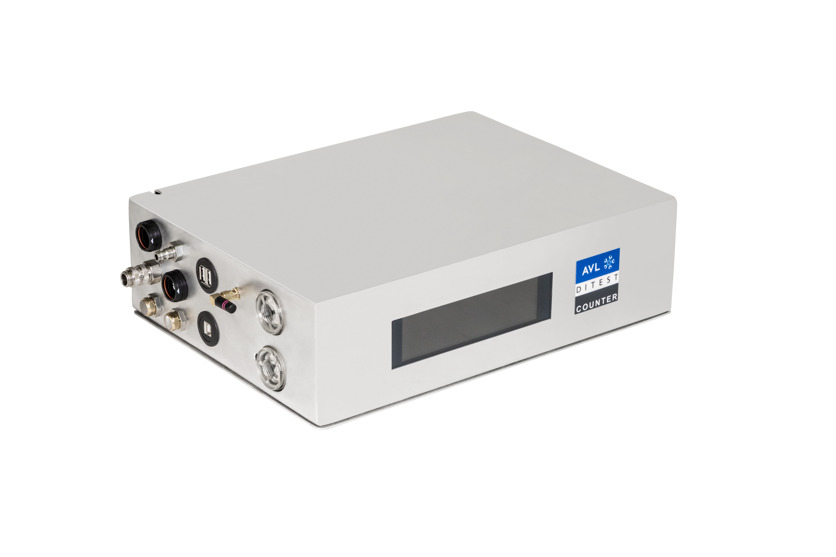

6. Опционално може да се оборудва и с уред за броене  на частици в емисиите AVL DITEST COUNTER 663 Mobile

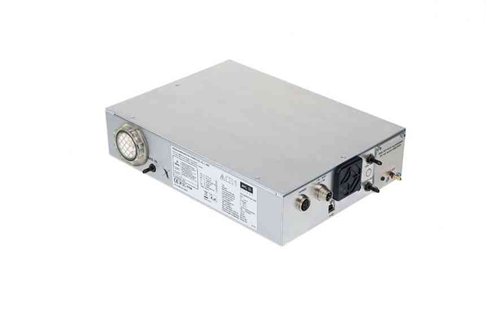

AVL DiTEST GAS 1000

4-газово и 5-газово измервателно устройство за бензинови емисии: HC, CO,CO ², O² и ламбда
Високоточен инфрачервен измервателен стенд в съответствие с клас OIML R99
Опционално измерване на NOx
Изключително ниска поддръжка: изисква се калибриране веднъж годишно
Усъвършенствана концепция за обслужване

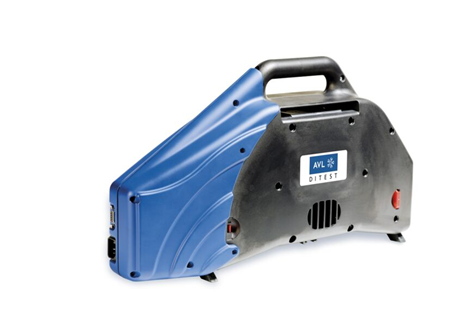

AVL DiTEST DiSMOKE 480

Компактна, лека и лесна за поддръжка камера за измерване на непрозрачност
Безжична връзка чрез Bluetooth
Само един сензор за всички диаметри на изпускателните газове на камиони и автомобили
Изключително кратък период на загряване, бързо време за реакция

AVL DiTEST AUX 1000

Универсално, интегрирано измерване на оборотите на двигателя и температурата на маслото
За бензинови и дизелови двигатели
Може да се използва и за превозни средства без OBD интерфейс
Разполага с изпитана технология DiSpeed 492



ТЕХНИЧЕСКИ ДАННИ

Бензинов газоанализатор AVL DiTEST GAS 1000:

Частичен тестер на поток от емисии за анализ на газови компоненти HC, CO, CO2 и O2 с Lambda пресмятане

Възможност за Емисионен тест на  CNG, LPG

Димомер за дизелови емисииAVL DiTEST DiSMOKE 480:

Official German PTB-approval 18.09

Моментно или последователно измерване

Стандартна доставка:

Газоанализатор GAS 2301с интегриран дисплей.

Емисионна пробка със стоманен накрайник, 600 mm, 6000 mm

LAN интерфейс с LAN кабел (RJ 45)

Захранване  230V, 50/60Hz

Прозрачен маркуч за дренаж на конденз и резервоар за събиране.

Основен филтър, нулев филтър, филтър за конденз.

Електрохимичен O2 сензор

Димомер DiSmoke 480 с Bluetooth връзка

Емисионна пробка със стоманен накрайник, 600 mm, 2000 mm

USB интерфейс с USB кабел

Температурна сонда за масло - 1000 mm

Контейнер за кондензат 500 ml

2 филтъра за смяна, 2 резервни пломби

Измервателен софтуер, със специфични процедури според различни законодателства.

Препоръчителни аксесоари

 + Ръководство за софтуер

 + Комплект за надграждане за измерване на Nox

 + DiLink 480

Технически данни:

Газоанализатор:

Измервани газове -  HC, CO, CO2, O2,(NOx)

Измервателен принцип – Инфрачервена спектрометрия HC, CO, CO2

Измервателен принцип  - Електрохимично установяване O2

Време за загряване/готовност 60 s

Поток -  3.5 l/min

Работна температура -  5 °C - 40 °C

Температура на съхранение -  0 °C - 50 °C

Оперативна височина  -100 mm - 3000 mm

Точност на измерване -  0 (OIML R99)

Размери (L x W x H)    344 x 252 x 85 mm

Захранване AVL DITEST CDS Basic Unit: 11..25 V DC

Консумация на ел.ток – ок. 20VA

Тегло ок. 2.2 kg

Интерфейси USB, безжична комуникация, RS 232 (AK Протокол)

Сертификация 2004/22/ЕО (MID); OIML R99 Клас 0



CO – Измервателен диапазон   (max.) 0 - 15 % vol. / 0,01%

CO2 -  Измервателен диапазон (max.) 0 - 20 % vol. / 0,01%

HC - Измервателен диапазон    (max.) 0 - 30000 ppm vol / <=2000:1ppm vol

O2 - Измервателен диапазон     (max.) 0 - 25 % vol. / 0,01% vol

NO - Измервателен диапазон     (max.) 0 - 5000 ppm vol. / 1 ppm vol

Lambda (пресметната от CO, CO2, HC, O2  )  - 0 - 9,999 / 0,001

Димомер:

Измервателен принцип -  Измерване на абсорбцията

Работна температура 5°C до 40°C

Температура на съхранение - -20°C до 60°C

Захранване     110-230V 50/60 Hz

Консумация  на ел.ток – ок.78VA(включително подгряване!)

Размери (L x W x H)    395 x 285 x 136 mm

Тегло . ок. 3.5 kg

Максимална температура на изгорелите газове - 200°C

Максимална температура на подгряване на измервателната камера - 100°C

Максимален капацитет, непрозрачност - 99.9%

Резолюция, непрозрачност - 1%

Измервателен диапазон, коефициент на абсорбция - 0-9.99 m-1

Резолюция, коефициент на абсорбция - 0.01 m-1

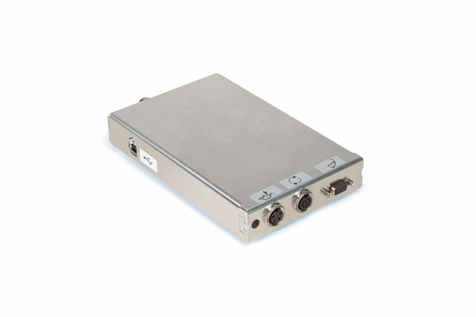

AVL AUX 2000 - RPM - вибрационен RPM сензор модел

RPM детекция чрез вибрация и звук

Комбиниран сензор и кабел за връзка към AVL емисионен тестер

Температурен сензор за масло с Y-адаптер

Ключови предимства:

Улеснява избора на правилните обороти на двигателя в зависимост дали е бензинов, дизелов, 2-тактов, 4-тактов и каквото и да е от 3 до 12 цилиндъра, без да е необходимо да се правят специфични настройки

Лесен монтаж със сензор с интегриран постоянен магнит

Автоматично повторно самокалибриране и мониторинг

Работи независимо от електрическия сигнал от двигателя

Фиксирани и динамични измервания на оборотите на двигателя

Технически данни:

Захранване 12V DC, 350 mA

Входящ сигнал

AVL DITEST двоен сензор за въздушен и структурен шум (постоянно, аналогово записани и оценени)

Изходящ сигнал

Симулация на сигнал от щипка (1100 pC); Цифрово пулсиране: 5V TTL;

Индуктивно пулсиране: симулация на запалващ сигнал за индуктивни щипки

150mA амплитуда; интерфейс: USB 2.0;

Измервателен диапазон:

Четиритактови бензинови и дизелови двигатели:

Дизелови -  400 ... 6.000 rpm min-1 ± 10 rpm

Бензинови - 400 ... 8.000 rpm min-1 ± 10 rpm

Леки автомобили и камиони:

RPM idle 400 ... 1.200 rpm min-1

RMP high 1.700 ... 6.000 rpm min-1

4 тактови мотоциклети:

RPM idle 600 ... 1.800 rpm min-1

RMP high 2.200 ... 8.000 rpm min-1

2 тактови мотоциклети:

RPM idle 900 ... 2.200 rpm min-1

RMP high 1.800 ... 8.000 rpm min-1

Обикновена точност ≤ 3%

Динамично  RMP high ≤ 10%

Работна температура: +4 ... +40 °C

AUX 2000 двоен сензор: 0…65°C

(магнитна планка: -20..125°C)

Температура на съхранение -20 ...+50 °C

Влажност -  10 ... 90 % без конденз

Клас на защита AUX 2000-  IP31

AUX 2000 двоен сензор: IP54

Интерфейси

AVL DiSPEED 492 конектор - Връзка за външния DISPEED 490/492

AVL Dual сензорен конектор - Връзка за магнитен сензор (Art.Nr. :)

Връзка за сондата за температура на маслото (Art.Nr. :)

USB, безжична комуникация

Размери/Тегло

Размери 235 x 162 x 60 (Ш x В x Д)

Тегло 0,8 кг

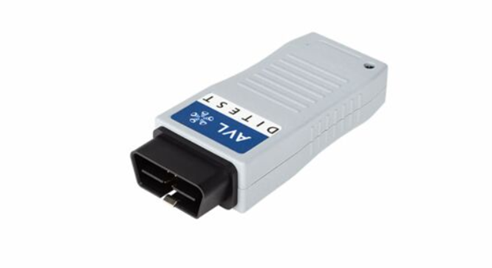

AVL DiTEST OBD 1000  - Професионален OBD диагностичен модул

- за измерване на обороти и температура на маслото през OBD

-за връзка с AVL DiTEST MDS

- Bluetooth осигурена връзка

- Захранване – 12V(DC) – 8…34V(DC) max 3W

- Работна температура – 0…+40°C

- Транспортна температура – -20…+60°C

- Влажност – 10%...90%(без конденз)

- Размери – 118х48х25 мм

- Тегло – 95 гр

- Интерфейси: Mini USB 2.0 Type B-plug (USB1.1), OBD-plug (16-pin), (AU)/(E)OBD/OBDII/ WWH/OBD

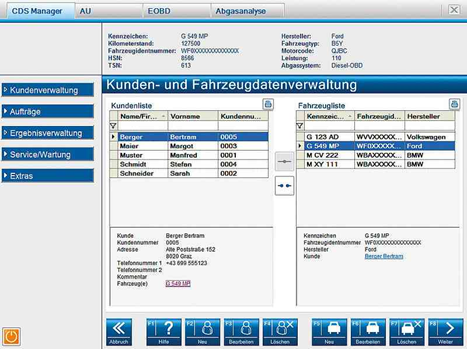

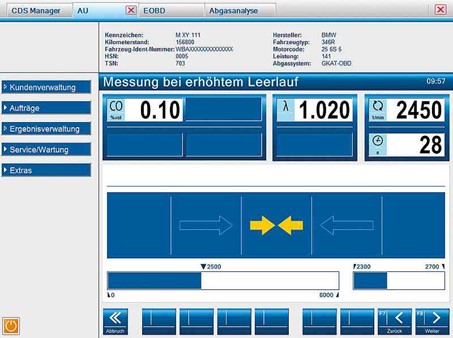

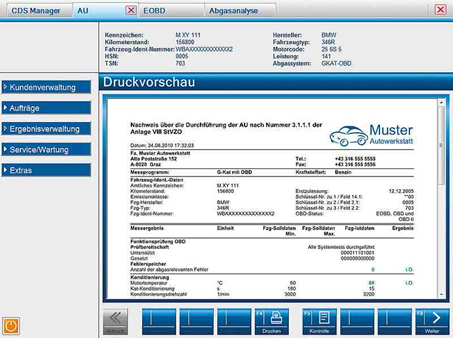

Софтуер AVL DITEST DSS

ПОДДРЪЖКА И ИЗТЕГЛЯНИЯ

Брошури

folder-avl-dtest-mds-pa7411a (2.4 MB)

Технически спецификации

Спецификация-лист-AVL-DITEST-MDS-mobile-en JAN 2022.pdf (468.6 KiB)
