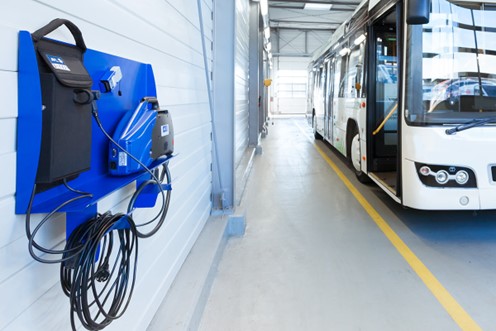

AVL DiTEST MDS 305 NKW

AVL DITEST MDS 305 NKW е най-удобното и бързо решение за тестване на емисии във вашия сервиз за товарни превозни средства. Монтиран на малки, удобни и абсолютно здрави измервателни модули, AVL DITEST MDS 305 NKW позволява всякакви тестове за емисии – независимо къде. Новата безжична концепция дава максимална свобода на движение по време на измервания. Тестът за емисии може да се извърши безопасно от един човек дори в съчленен автобус. Благодарение на здравината и интуитивното използване на устройството, потребителят може да се концентрира върху най-важното: клиента и неговия автомобил. Това създава мотивация и удовлетворение.

ФУНКЦИИ С ЕДИН ПОГЛЕД

Компактна, лека и лесна за поддръжка измервателна камера

Включва безжична сигнална връзка чрез BT
Само една сонда за всички видове отработени газове

Универсален модул за измерване на обороти и температурата на маслото

Стабилна, безжична сигнална връзка чрез BT включен
Комбинираният сензор се прикрепя лесно с магнитен крак към автомобила
Не се изискват разглобяване, ръчно калибриране и трудоемки настройки
Иновативно, ориентирано към сервиза решение за закрепване към измерваното превозно средство

Малък, удобен OBD модул

Стабилна, безжична сигнална връзка чрез BT

КЛЮЧОВИ ПРЕДИМСТВА

Вписва се във всеки сервиз за товарни автомобили или пункт за ГТП

Необходимо е малко място
Много гъвкава употреба

Винаги готов

Материали, които са подходящи и за интензивна употреба в работилници за товарни превозни средства
Безжична връзка с компютър без износване
Кратко време за загряване <2 мин.

Не може да бъде по-лесно

- Възможни са изпитвания за емисии за всички търговски превозни средства само от един човек
- Най-бърз цикъл на анализ на емисиите – лесна работа

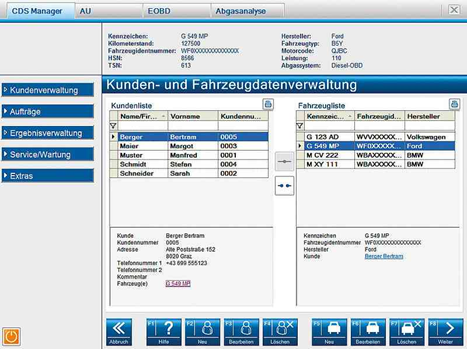

- Лесно търсене на превозни средства от базата данни

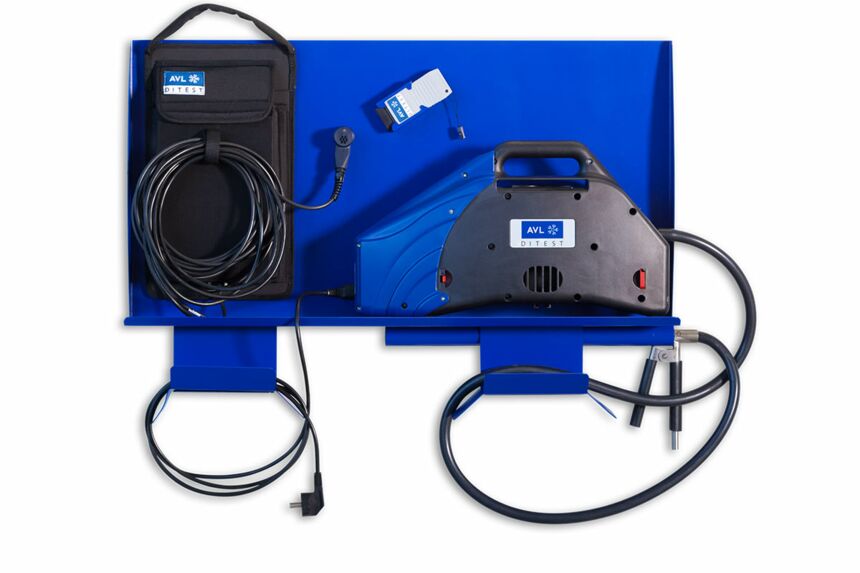

ВКЛЮЧЕНО В ДОСТАВКАТА AVL DITEST MDS 305 NKW

1. MDS стенен монтаж
2. AVL DITEST Aux 2000 BT
3. Дизелов модул AVL DISMOKE 480 с безжични връзки
4. EOBD интерфейс AVL DITEST OBD 1000 с безжична свързаност

ПОДДРЪЖКА И ИЗТЕГЛЯНИЯ

Брошури

Flyer-AVL-DTEST-MDS-305-NKO-Pa7421A.PDF (716.6 KB)

Технически спецификации

Спецификация-AVL-DITEST-MDS-650-bg ЯНУАРИ 2022.pdf (379.2 KiB)

ТЕХНИЧЕСКИ ДАННИ

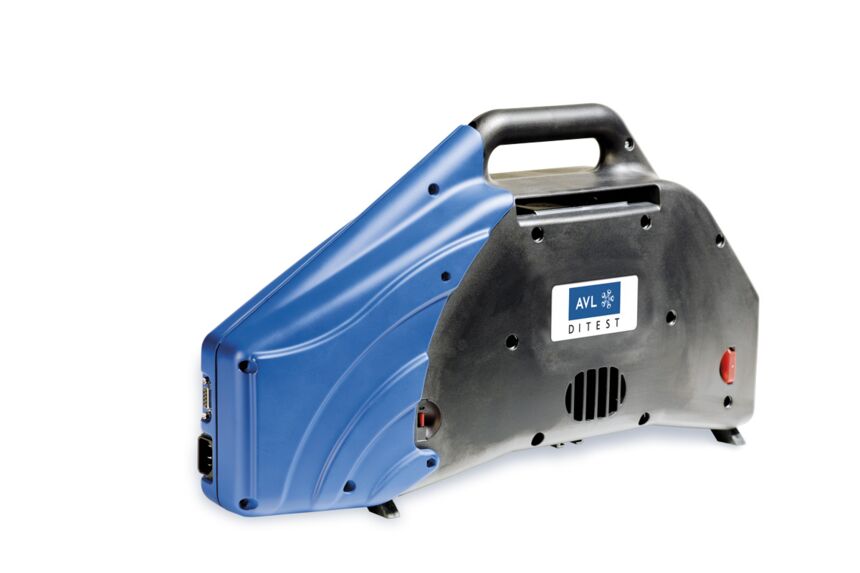

Димомер за дизелови емисииAVL DiTEST DiSMOKE 480:

Одобрено съответствие от БИМ. Official German PTB-approval 18.09

Моментно или последователно измерване

Стандартна доставка:

Димомер DiSmoke 480 с Bluetooth връзка

Емисионна пробка със стоманен накрайник, 600 mm, 2000 mm

USB интерфейс с USB кабел

Температурна сонда за масло - 1000 mm

Контейнер за кондензат 500 ml

2 филтъра за смяна, 2 резервни пломби

Измервателен софтуер, със специфични процедури според различни законодателства.

Препоръчителни аксесоари

 + Ръководство за софтуер

 + Комплект за надграждане за измерване на Nox

 + DiLink 480

Технически данни:

Димомер:

Измервателен принцип -  Измерване на абсорбцията

Работна температура 5°C до 40°C

Температура на съхранение - -20°C до 60°C

Захранване     110-230V 50/60 Hz

Консумация  на ел.ток – ок.78VA(включително подгряване!)

Размери (L x W x H)    395 x 285 x 136 mm

Тегло . ок. 3.5 kg

Максимална температура на изгорелите газове - 200°C

Максимална температура на подгряване на измервателната камера - 100°C

Максимален капацитет, непрозрачност - 99.9%

Резолюция, непрозрачност - 1%

Измервателен диапазон, коефициент на абсорбция - 0-9.99 m-1

Резолюция, коефициент на абсорбция - 0.01 m-1

AVL AUX 2000 - RPM - вибрационен RPM сензор модел

RPM детекция чрез вибрация и звук

Комбиниран сензор и кабел за връзка към AVL емисионен тестер

Температурен сензор за масло с Y-адаптер

Ключови предимства:

Улеснява избора на правилните обороти на двигателя в зависимост дали е бензинов, дизелов, 2-тактов, 4-тактов и каквото и да е от 3 до 12 цилиндъра, без да е необходимо да се правят специфични настройки

Лесен монтаж със сензор с интегриран постоянен магнит

Автоматично повторно самокалибриране и мониторинг

Работи независимо от електрическия сигнал от двигателя

Фиксирани и динамични измервания на оборотите на двигателя

Технически данни:

Захранване 12V DC, 350 mA

Входящ сигнал

AVL DITEST двоен сензор за въздушен и структурен шум (постоянно, аналогово записани и оценени)

Изходящ сигнал

Симулация на сигнал от щипка (1100 pC); Цифрово пулсиране: 5V TTL;

Индуктивно пулсиране: симулация на запалващ сигнал за индуктивни щипки

150mA амплитуда; интерфейс: USB 2.0;

Измервателен диапазон:

Четиритактови бензинови и дизелови двигатели:

Дизелови -  400 ... 6.000 rpm min-1 ± 10 rpm

Бензинови - 400 ... 8.000 rpm min-1 ± 10 rpm

Леки автомобили и камиони:

RPM idle 400 ... 1.200 rpm min-1

RMP high 1.700 ... 6.000 rpm min-1

4 тактови мотоциклети:

RPM idle 600 ... 1.800 rpm min-1

RMP high 2.200 ... 8.000 rpm min-1

2 тактови мотоциклети:

RPM idle 900 ... 2.200 rpm min-1

RMP high 1.800 ... 8.000 rpm min-1

Обикновена точност ≤ 3%

Динамично  RMP high ≤ 10%

Работна температура: +4 ... +40 °C

AUX 2000 двоен сензор: 0…65°C

(магнитна планка: -20..125°C)

Температура на съхранение -20 ...+50 °C

Влажност -  10 ... 90 % без конденз

Клас на защита AUX 2000-  IP31

AUX 2000 двоен сензор: IP54

Интерфейси

AVL DiSPEED 492 конектор - Връзка за външния DISPEED 490/492

AVL Dual сензорен конектор - Връзка за магнитен сензор (Art.Nr. :)

Връзка за сондата за температура на маслото (Art.Nr. :)

USB, безжична комуникация

Размери/Тегло

Размери 235 x 162 x 60 (Ш x В x Д)

Тегло 0,8 кг



AVL DiTEST OBD 1000  - Професионален OBD диагностичен модул

- за измерване на обороти и температура на маслото през OBD

-за връзка с AVL DiTEST MDS

- Bluetooth осигурена връзка

- Захранване – 12V(DC) – 8…34V(DC) max 3W

- Работна температура – 0…+40°C

- Транспортна температура – -20…+60°C

- Влажност – 10%...90%(без конденз)

- Размери – 118х48х25 мм

- Тегло – 95 гр

- Интерфейси: Mini USB 2.0 Type B-plug (USB1.1), OBD-plug (16-pin), (AU)/(E)OBD/OBDII/ WWH/OBD

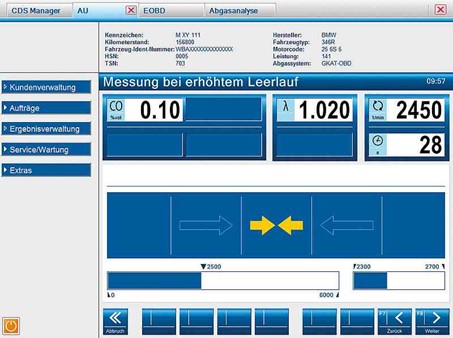

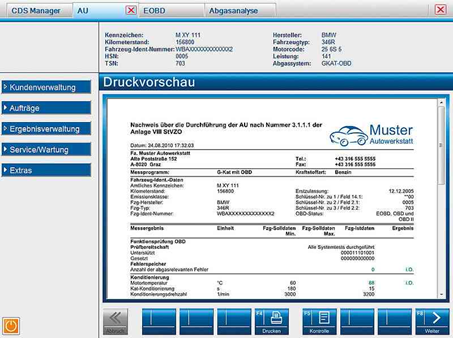

Софтуер AVL DITEST DSS
