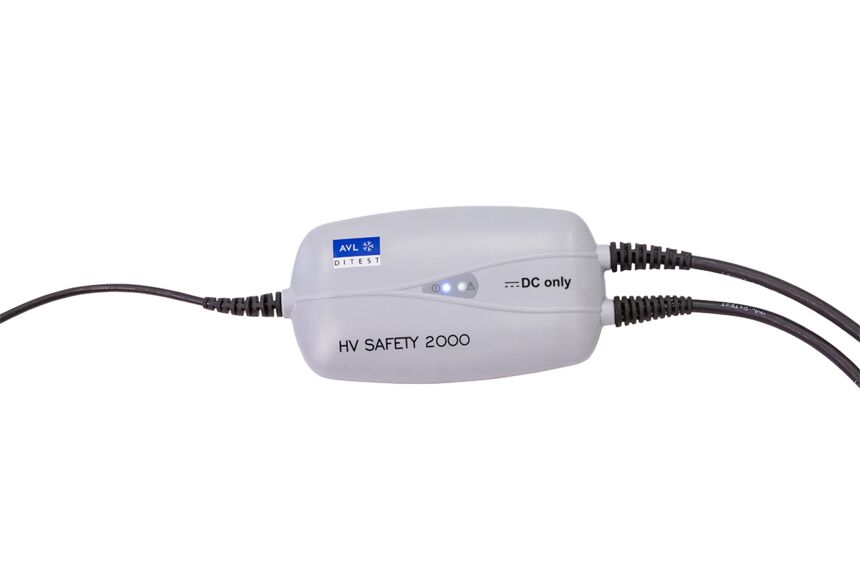

AVL DiTEST HV Safety 2000

Кат. номер: HV SAFETY 2000

AVL DITEST

AVL DiTEST HV Safety 2000 - ВСИЧКО В ЕДНО.

Разработен специално за автомобилната индустрия, AVL DiTEST HV Safety 2000 гарантира проверката на всички изисквания за безопасност за високоволтови системи на електрически превозни средства. AVL DiTEST HV Safety 2000 е първото устройство "всичко в едно", което може да извършва измервания съгласно UNECE R100.

В близко бъдеще всеки сервиз ще трябва да се справи със значителен брой хибридни и електрически превозни средства. В този контекст безопасното боравене с високоволтови системи играе важна роля. Гарантирането на безопасността и надеждността на високоволтовите системи в превозните средства е една от задачите, които трябва да се изпълняват в бъдеще.

Проверката на липсата на напрежение, измерването на съпротивлението на изолацията и измерването на изравняването на потенциала са типични измервания за поддръжка и ремонт на превозни средства за високоволтови превозни средства.

ФУНКЦИИ С ЕДИН ПОГЛЕД
Измерване на обезсиленото състояние в DC HV системи с непрекъснато документиране
Измерване на съпротивлението на изолацията с помощта на интегриран генератор на тестово напрежение до 1000 V DC
Измерване на изравняване на потенциала съгласно R100 на ИКЕ на ООН
Измерване на изолационното съпротивление на активната HV система и проверка на вътрешния изолационен монитор на превозното средство
Съпротивление, диод и капацитет и измерване на напрежението

КЛЮЧОВИ ПРЕДИМСТВА
Направлявана процедура за измерване и автоматично документиране
Захранване чрез USB интерфейс
Може да се калибрира за възпроизводима точност

ТЕХНИЧЕСКИ ДАННИ

Проверка на равноелектрично свързване @ 1А Измерване с четирипроводна технология

Диапазон	Резолюция	Толеранс
0―10Ω	1mΩ	± 3,5%

HV измерване на изолация SAE – Устойчивостта SAE може да се регулира на стъпки от 100kΩ до 500kΩ

Обхват	Резолюция	Толеранс
	25kΩ	± 5%

Измерване на напрежение само DC

Обхват	Резолюция		Точност
-20 V до +20 V	0,01 V		± 0,5% в.ч. ± 5 цифри
-100 V до +100 V	0,1 V		± 1% в.ч. ± 5 цифри
-1000 V до +1000 V	0,5 V		± 1,5% в.ч. ± 5 цифри
Входно съпротивление		15 MΩ

HV изолационни измервания

Измервателен ток 1mA, с защита от претоварване; макс. 5GΩ

Обхват	Толеранс
250-1000V DC (в 50V стъпки)	5%

Измерване на съпротивление

Обхват	Резолюция	Толеранс
0 Ω до 10 Ω	10 mΩ	±1 % v.M. ± 5 mΩ
0 Ω до 100 Ω	0,1 Ω	±1 % v.M. ± 50 mΩ
0 Ω до 1 kΩ	1 Ω	±1 % v.M. ± 1 Ω
0 Ω до 10 kΩ	10 Ω	±1 % v.M. ± 10 Ω
0 Ω до 100 kΩ	100 Ω	±1,5 % v.M. ± 100 Ω
0 Ω до 1 MΩ	1 kΩ	±2 % v.M. ± 1 kΩ
0 Ω bis 10 MΩ	10 kΩ	±5 % v.M. ± 10 kΩ

СЕРТИФИКАТИ

Защитни класове CAT I 1.000V, CAT II 600V, CAT III 300V.

Сертификати CE, UL 201, UL 61010-1, FCC 47

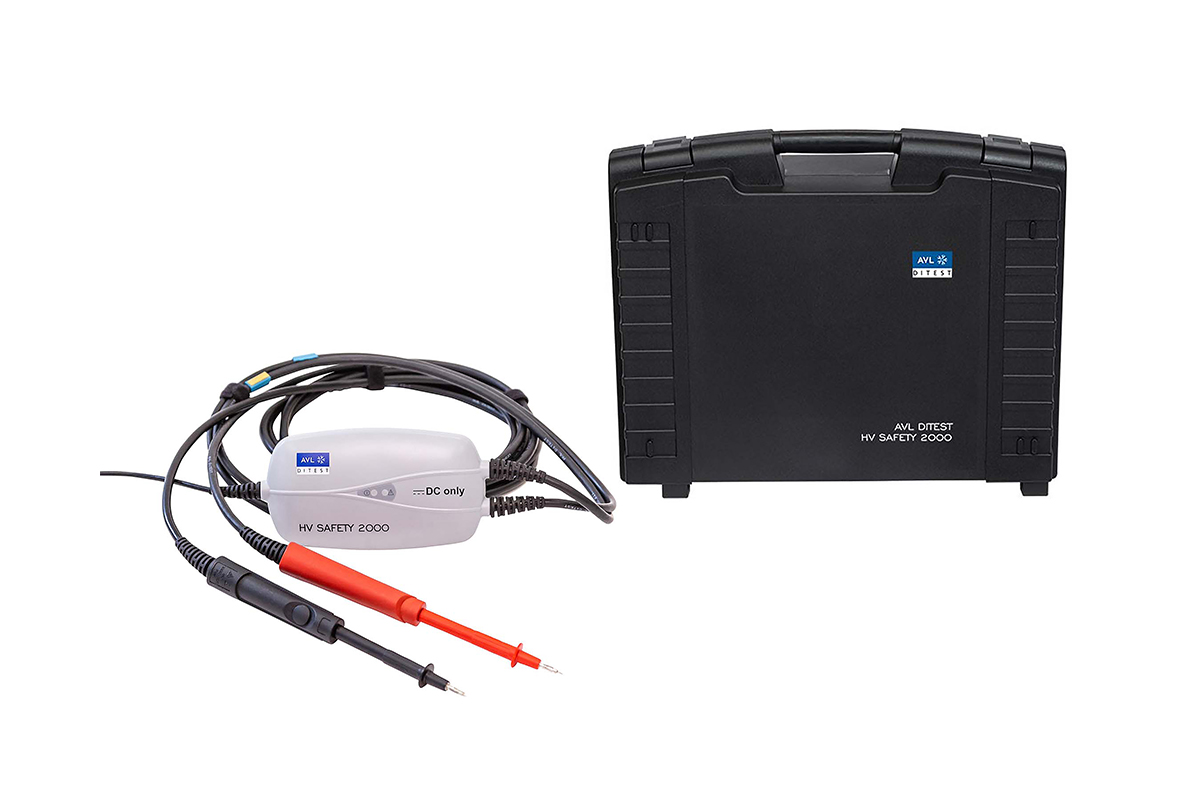

ВКЛЮЧЕНО В ДОСТАВКАТА

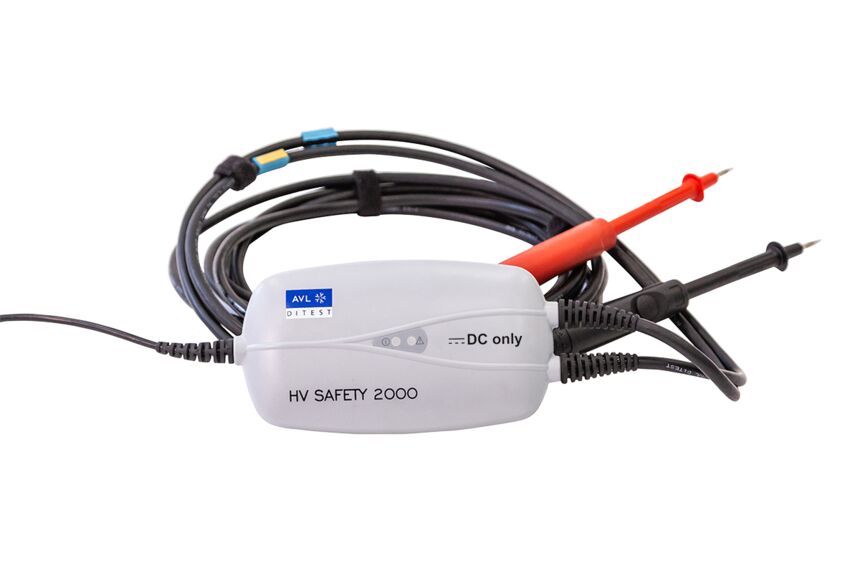

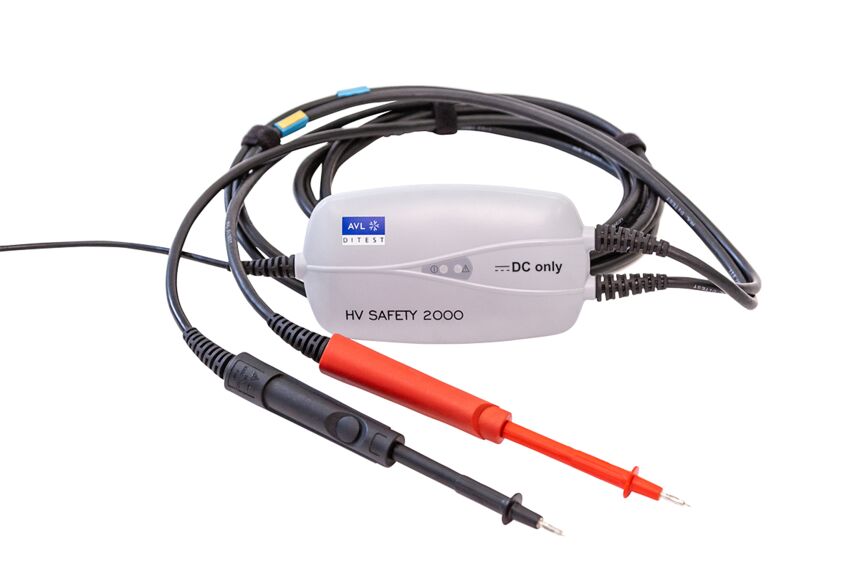

Модул HV Safety 2000

Сонда червена

Сонда черна

Ръководство за потребителя HV Safety

Транспортен куфар

USB памет HV Safety 2000

ИЗМЕРВАНЕ, УПРАВЛЯВАНО ОТ МЕНЮТО И ПОДРОБНА ДОКУМЕНТАЦИЯ НА БЪЛГАРСКИ ЕЗИК.

Брошура AVL DiTEST HV Safety 2000 Технически спецификации AVL DiTEST HV Safety 2000 Инструкция за експлоатация AVL DiTEST HV Safety 2000
